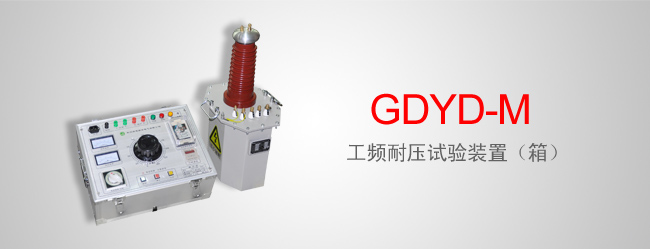

GDYD-M 工频耐压试验装置(箱)

选型

试验变压器又称升压器,它是发电站、供配电系统及科研单位等广大用户的基本试验设备,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。

XCJH 系列调压控制箱/TCWJH 系列调压控制台能平滑输出0~250(380V)的交流电压,并具有多项监视与保护功能,与试验变压器、升流器等设备配套使用或其它电气试验。

  • 监视功能:输出电流 仪表电压 零位指示 电源指示 工作指示 计时指示
  • 保护功能:过流保护 时间继电器
  • 采用新型时间继电器,计时范围更广。
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 结构合理,体积小,重量轻。
  • 输入电压:220V±10% 50Hz
  • 输出电压:0~250(430)V
  • 输出容量:5~250 kVA
  • 计时范围:1S~99H
  • 环境温度:-20℃至50℃
试验变压器参数
规格 容量 kVA 低压侧 高压侧 测量变比 60分钟温升℃ 阻抗电压% 空载电流 % 质量 kg 外形尺寸 长Х宽Х高 mmХmmХmm
电压 V 电流 A 电压kV 电流 mA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4 19.5 200Х275Х640
3/50 3 200 15 50 60 500 50 10 <4 27 240Х300Х690
5/50 5 200 25 50 100 500 50 10 <4 52 250Х355Х710
10/50 10 200 50 50 200 500 50 10 <4 80 260Х375Х750
15/50 15 400 37.5 50 300 500 50 8 <4 120 270Х420Х800
20/50 20 400 50 50 400 500 50 8 <4 140 285Х440Х820
30/50 30 400 75 50 600 500 50 8 <4 155 295Х386Х840
50/50 50 400 125 50 1000 500 50 8 <4 184 320Х416Х910
10/100 10 200 50 100 100 1000 50 10 <4 135 350Х475Х1300
15/100 15 400 37.5 100 150 1000 50 8 <4 150 510Х390Х1320
20/100 20 400 50 100 200 1000 50 8 <4 215 540Х400Х1340
30/100 30 400 75 100 300 1000 50 8 <4 250 560Х410Х1360
50/100 50 400 125 100 500 1000 50 8 <4 290 600Х460Х1410
10/150 10 200 50 100 66.7 1500 50 10 <4 180 265Х380Х1750
15/150 15 400 37.5 150 100 1500 50 8 <4 200 510Х390Х1800
20/150 30 400 50 150 133.3 1500 50 8 <4 220 540Х415Х1800
30/150 30 400 75 150 200 1500 50 8 <4 280 560Х430Х1800
50/150 50 400 125 150 333.3 1500 50 8 <4 340 640Х490Х1850
