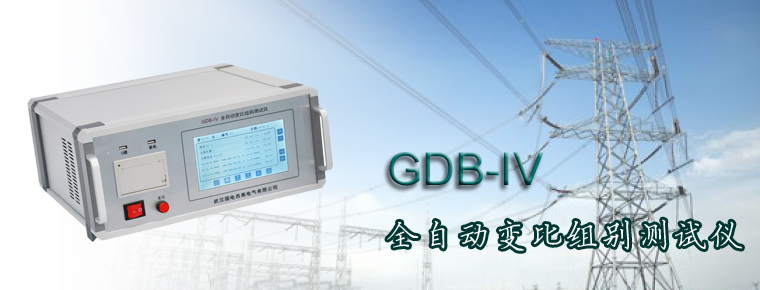

GDB-IV 全自动变比组别测试仪

选型

GDB-IV全自动变比组别测试仪适合电力变压器,移相整流变压器,斯科特变压器,逆斯科特变压器等各种变压器变比相位的测量。

仪器由内部功率模块产生三相电源或二相电源,输出到变压器的高压侧,然后高压低压同时采样,最后计算出组别、变比、误差、相位差。

性能特点

1. 适用范围

仪器自动产生稳定的3相或2相电压,直接加到高压侧,不受变压器内部接线方式的约束,适用于各种连接方法变压器的变比测量。

仪器有2个实验电压。

2. 参数设定

有分接开关的变压器,设定好额定参数后,测量时,仪器自动判断分接开关的位置及当前位置的标准变比,即分接变比。

3. 速度快

真实意义上的三相同时测量,一组数据的测试时间为10秒。

4. 重复性

仪器自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。不受交流供电的影响,测试数据重复性好。

5. 保护

1. 仪器输出电压0V起调,过压自动复位,切断输出。

2. 反接保护功能。

3. 输出过流,过热,自动切断输出。

6. 界面

仪器采用7寸TFT触摸屏,操作直观方便。

7. 数据处理

仪器有2个USB接口。

一个用于联机,联机后,可以由PC控制测量,上传数据,保存数据到EXCEL文档。

另外一个USB用来插U盘,保存数据,保存的文件有二个:一个用来阅读打印,另外一个用来导入EXCEL。

8. 仪器电源

机内12V 5AH锂电池供电。

9. 仪器内置简捷使用说明书,可随时查阅。



技术参数:


变比测试范围:      1~10000
组别测试范围:      0~11
变比测试准确度
1~500:
0.1级
高电压
500~1000:
0.2级
高电压
1000~10000:
0.5级
高电压
1~100:
0.2级
低电压
100~500:
0.5级
低电压
变比分辨率:       0.0001
角度准确度:        0.1°
角度分辨率:        0.01°
电流测量准确度:1% FS + 2个字
仪器电源输入:      锂电池 12V 5Ah
主机外形尺寸:    387mm×175mm×379mm
主机重量:           6kg
使用温度:         -20℃~40℃
相对湿度:        ≤85%,不结露
