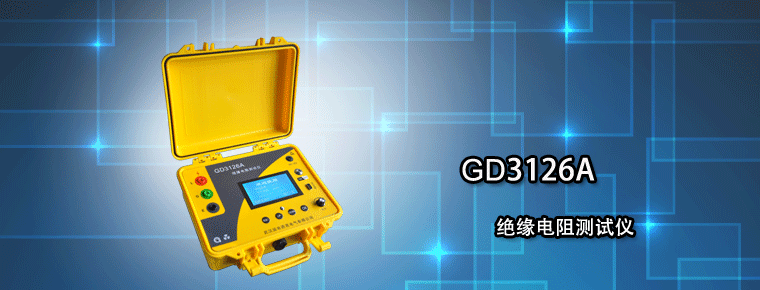

GD3126A 智能绝缘电阻测试仪

选型

产品概述

GD3126A 智能绝缘电阻测试仪在GD2135的基础上重新设计,提供数字绝缘测试,测试电压最高可达10kV,可广泛应用于变电站、发电厂等电气设备的检修,非常适合用于测试各种高电压设备,包括开关设备,变压器、电抗器、电容器、电动机,发电机和电缆等进行绝缘电阻(IR)、吸收比(DAR)、极化指数(PI)的测量。

产品特点
  • 采用数字处理技术,抗干扰性强,可在强电磁干扰环境下测量;
  • 容量大,能满足高压、高阻、大容量负载测试的要求;
  • 具有防震、防潮、防尘结构,适应恶劣工作环境;
  • 人机交互友好、美观,显示准确结果和数据变化趋势;
  • 保护功能完善,能承受短路和被测电容残余电压冲击;
  • 测量范围最大可到10TΩ,自动切换量程;
  • 各档位高电压从零连续可调;
  • 自动测量R15、R60、R600,计算吸收比、极化指数;
  • 自动测量环境温度、空气湿度及测试时间;
  • 显示测试时间,每15秒有蜂鸣提示,5分钟无操作提示关机;
  • 测量完毕自动泄放高压,泄放时间不超过30秒;
  • 能保存60组测量结果,且数据可20年不丢失;
  • 自带RS232串行接口,可与计算机通信;
  • 外接打印机(选配);
  • 测试前显示带电试品电压并有相关提示;
  • 预设测试时间,自动停止测量;
  • 可以检测泄露电流Ix和吸收电容Cx;
产品参数
额定测试电压档位 250 V、500V、1.0kV、2.5kV、5.0kV
输出电压误差 ±5%
测量电阻范围 上限值 500GΩ~10TΩ
下限值 0.1MΩ
准确度等级 5.0级
高压显示误差 ±( 5%·Ux + 1d )
泄漏电流显示范围及误差 0.1nA~9.9mA 5%
吸收电容显示范围及误差 0.1pF~99μF 5%
温度测量误差 ±0.5℃
空气湿度测量误差 ±2%RH
短路电流 <6mA
电压纹波 <3%
绝缘电阻 > 500 MΩ(测试线与机壳间)
耐压 AC10.0kV 50Hz 1min(测试线与机壳间)
供电电源 12V 锂电池
电池一次充电使用时间 30天 每天10次DAR和5次PI测试
工作温度与湿度 0℃ ~ + 40℃ < 85%RH
贮存温度与湿度 - 20℃ ~ + 50℃ < 90%RH
无线传输距离 325(L)×250(W)×130(H)
重量 约 3.7kg
测量电阻误差
电压档位 250 V 500 V 1.0 kV 2.5 kV 5.0 kV
±( 3%·Rx + 1d ) 1GΩ 2GΩ 4GΩ 10GΩ 20GΩ
±( 5%·Rx + 1d ) 10GΩ 20GΩ 40GΩ 0.1TΩ 0.2TΩ
±( 10%·Rx + 2d ) 100GΩ 200GΩ 0.4TΩ 1TΩ 2 TΩ
±( 25%·Rx + 2d ) 500GΩ 1TΩ 2TΩ 5TΩ 10TΩ
