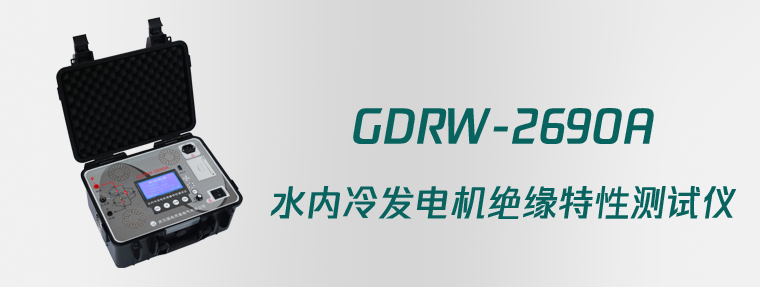

GDRW-2690A 水内冷发电机绝缘特性测试仪

选型
GDRW-2690A 水内冷发电机绝缘特性测试仪
产品概述

本仪器专用于水内冷发电机的绝缘测试,可在不吹干冷却水的情况下直接测试,自动消除极化电势的影响,符合最新产品检定国家标准。输出电流达40mA,输出电压2500V。内含高精度微电流测量、数字升压、极化电势补偿系统。

主要功能特点
  • 整机体积小,重量轻
  • 微电脑控制,菜单操作
  • 拥有智能化仪表
  • 全面完善的保护功能
  • 大屏幕液晶 LCD 点阵显示
  • 低压屏蔽法测量,性能稳定
  • 自动测量 R15、R60、R600,自动计算吸收比、极化指数
  • 测试电压为负高压 2500V,带载能力强
  • 测量范围为 0 ~10GΩ,自动切换量程
  • 能自动补偿并消除水的极化电势对测试结果的影响
  • 汇水管与机座间电阻低至 3kΩ 时,仍能保证测量准确度
  • 随时显示测试时间,且每隔 15 秒蜂鸣器自动鸣叫提示
  • 测量完毕自动泄放高压,高压泄放时间不超过 5 秒
  • 自动测量环境温度、空气湿度及每次测试的日期与时间
  • 能保存60组测量结果,且数据20年可不丢失
  • 自带RS232接口,能与计算机数据通信
  • 自带打印机,可对测量结果进行打印,免去了抄表工作
  • 具有全面完善的保护功能,工作可靠性高
  • 整机嵌压式结构,分散应力
  • 减震缓冲处理,确保物流的可靠性
  • 整机达到防尘、防水等级,符合国标IP67
主要技术参数
额定测试电压 2500V (可扩展 5000V )
高压带载能力 负载 70k Ω 电压跌落 <10%
测量范围 0 ~10G Ω
准确度等级 10.0 级
0 ~ 5G Ω 范围的基本误差 ±  ( 10%?Rx + 2d )
5 ~10G Ω范围的基本误差 ±  ( 20%?Rx + 4d )
高压显示误差 ±  ( 5%?Ux + 1d )
温度测量误差 ±  0.5 ℃
空气湿度测量误差 ±  4%RH
供电电源 50Hz 220V  ± 10%
耗电 <250W
绝缘电阻 >50M Ω ( 500V ) (测试线与机壳间)
耐压 AC3kV 50Hz 1min  (测试线与机壳间 )
