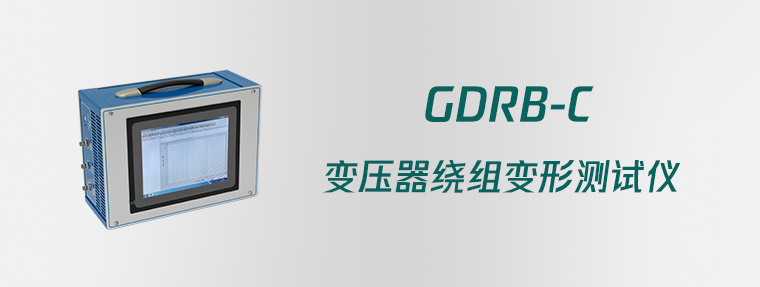

GDRB-C 变压器绕组变形测试仪

选型

产品概述

变压器设计制造完成后,其内部结构和各项参数(Ci,Li, Ri)都固定了,因此每个线圈的频域响应也随之确定,正常绕组的变压器,其三相频域响应曲线应该相差不大;

当变压器在试验过程中出现匝间、相间短路,在运行中出现短路或其他故障因电磁拉力造成线圈移位,在运输过程中发送碰撞造成线圈相对移位,这些因素都会使变压器分布参数发生变化,其频域响应也发生变化,根据频域响应曲线即可判断变压器的变形程度;

基于以上思想和先进的测量技术,本公司设计了变压器绕组变形测试仪,该仪器能准确绘制各相频域响应曲线,通过测量曲线的横向、纵向对比,可以非常准确的判断变压器的变形程度。

本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

主要功能特点
  • 采用先进的DDS扫频技术;
  • 采用高速,高集成化微处理器设计;
  • 双通道16位AD采样;
  • 自带高亮度7寸彩色触摸屏,亮度可调;
  • 自带热敏打印机,可随时打印数据,打印浓度可调;
  • 最大可以保存120组测量数据,可随时查阅数据或上传至PC机;
  • 有强大的上位机软件,支持上传数据、联机测试、分析、打印和生成word文档;
  • 采用USB2.0接口;
  • 主机尺寸:31cmX15cmX15cm;
  • 主机重量: 4.0KG。
  • 工作电源:AC220V±10%,(50±1)HZ ;
  • 工作环境:-10℃~50℃ 湿度<90% 无结露。
主要技术参数
  • 设置两种不同的扫描方式:线性扫描,分段扫描;

    线性扫描:

    0.5KHZ-1MHZ 分辨率0.5KHZ 2000扫描点

    分段扫描:

    50HZ-100HZ 分辨率 2HZ 25 点

    100HZ-1KHZ 分辨率 20HZ 45 点

    1KHZ -10KHZ 分辨率 50HZ 180点

    10KHZ-100KHZ 分辨率 0.2KHZ 450点

    100KHZ – 500KHZ 分辨率 0.5KHZ 800点

    500KHZ – 1000KHZ 分辨率 1KHZ 500点

  • 幅值测量范围:(-100dB) - (+20dB)
  • 幅值测量精度:0.1dB;
  • 扫描频率精度:小于0.01%;
  • 信号输入阻抗:大于1M Ω;
  • 信号输出阻抗:50 Ω;
  • 同相测试重复率:99.5%;
