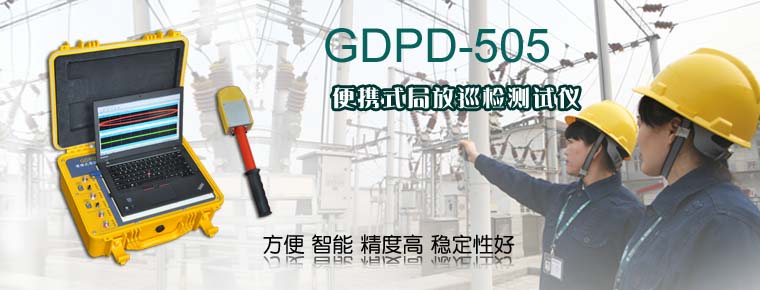

GDPD-505 便携式局放巡检测试仪

选型
产品概述

该便携式多功能局放带电巡检测试仪适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局部放电检测和定位。

便携式多功能局放带电巡检测试仪包括检测主机、局放检测软件、高频电流互感器(HFCT)、校准脉冲发生器、40KHz接触式超声波传感器、150KHz接触式超声波传感器、特高频传感器(UHF)、暂态地电压传感器(TEV)、声电一体式传感器及连接线组成。

技术特点
  • 便携式设计,坚固耐用,使用方便

    检测主机为便携式设计,壳体坚固可靠,选用14英寸高性能笔记本电脑,系统内置20AH锂电池,无需提供外部供电可以工作长达4个小时。

  • 抗干扰能力较强,检测数据准确

    利用数字滤波技术,可以有效地消除现场干扰,在强干扰环境下也能实现局部放电测量。

  • 高灵敏度的传感器,能够灵敏反映设备内部的局部放电状态

    超声传感器采用目前最先进的技术,实际应用验证,可检测到微弱的放电信号,确保可以有效检测到高压设备内部的局部放电信号。

    高频电流互感器使用高强度的铝合金构成,内部采用金属屏蔽,不仅减少了外部磁场对传感器检测精度的影响。

  • 安装简单方便

    非接触式超声传感器前端增加超声聚能装置,在高压电缆巡检方面操作简单而且安全。

    高频电流互感器为圆形或矩形开口式设计,便于卡装在不同接地线上。

  • 系统采用多通道数据采集

    可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

  • 连接简单方便

    系统采用统一的连接方式,传感器与主机之间均采用BNC接口方式,便于使用。

  • 软件功能强大

    具有局部放电测量、分析,局部放电重复放电次数n的测量、分析,抗固定干扰,抗动态干扰,自由选择椭圆、直线、正弦显示方式,窗口局部进行详细测量、观察放电脉冲,试验电压、电流和局部放电同时测量,两道自动定时保存实验数据,两通道手动或随时保存实验数据,随时存储波形,重新显示、分析过去已保存的试验波形,增益范围每通道六档粗调,每档随意细调,数字开窗技术、PRPS技术、可避免干扰对测量的影响,相位开窗、单窗、双窗任选,360度内自由开窗,测量有效地抑制干扰脉冲信号,并同时测量两个试品或一个试品的多个测量点的局部放电信号,方便地分析局部放电信号的来源,内、外同步随意选择;

  • 本软件局部放电显示结果符合IEC60270标准,可使用pC值以及mV值两种方式来显示。
  • 技术指标
  • 主机技术参数

    测量通道:2-4个独立测量通道

    采样速率:每通道最大80MHz

    检测灵敏度:1pC

    测量范围:1pC~10000pC

    动态范围:大于80dB;

    测量频带为3dB带宽:10kHz~30MHz。

    数字滤波器:在50kHz–30MHz范围内任意设置

    电源:AC220V±10%;频率50Hz;功率<50W

  • 声电一体式传感器

    测量方式:非接触式

    信号传输方式:光纤

    测量信号:超声信号、电信号

  • 高频电流互感器

    检测频带:50kHz~20MHz

    信号传输方式:50Ω同轴电缆

    检测灵敏度:10pC

  • 校准脉冲发生器:

    标准脉冲电压档分为:0.1V(10pC),0.5V(50pC),1.0V(100pC),5.0V(500pC)

    输出频率:50Hz~1KHz(步进50)

    注入电容: 100pF

    上升时间:<30ns

    衰减时间:≥100μs

    输出内阻:﹤100Ω。

    校准电荷量误差:﹤±15%;

    尺寸重量: 135×80×25,约275g

  • 40KHz接触式超声波传感器

    检测频率:中心频率40KHz;

    灵敏度:>65dB

    壳体材料:不锈钢

  • 150KHz接触式超声波传感器

    检测频率:中心频率150KHz;

    信号传输方式:50Ω同轴电缆

    有效灵敏度:10pC(在5mm厚的钢板油箱中,一米范围纯油中测得)

  • TEV传感器

    信号采集:电容耦合;

    频率范围:3~100MHz;

    测量范围:-20~60dB/mV;

  • 特高频传感器

    检测频率范围:300MHz-600MHz、1000MHz-1500MHz

    检测灵敏度:-75dBm~-35dBm

    电源:8V-15V;电流:120mA

  • 阻抗单元

    最大电流0.2A

    检测频带20kHz–6MHz
