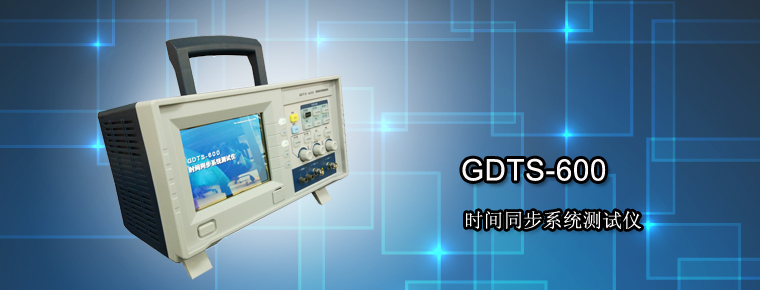

GDTS-600 时间同步系统测试仪

GDTS-600时间同步系统测试仪以GPS全球定位系统为时间基准信号，精确测量 脉冲信号、IRIG-B交流和直流时间码、串口时间报文、SNTP网络时间报文和 IEEE1588精密网络时间同步报文等时间同步信号，可自动识别被测信号类型，支 持时间信号的准确度、标准差、上升时间、幅值、脉冲宽度等的测量。

GDTS-600时间同步系统测试仪能够同步显示被测信号波形，整个人机界面及功 能按键设计便于操作，并能自动生成测试报告，通过USB接口保存测试数据，轻便 简洁，易于携带，可广泛应用于智能变电站时间同步测量和检修测试。

• 采用高速采样模块，最高采样率达200MS/s
• 支持脉冲信号、IRIG-B时间码、串口时间报文、网络时间报文的连续记录及 分析
• 支持时间信号的准确度、标准差、上升时间、幅值、脉冲宽度的测量
• 支持IEEE1588(PTP)精密网络时间报文的解析与测量，网络接口支持100M和 1000M光纤接口
• 支持NTP、SNTP网络时间报文的解析与测量，支持100/1000M的网络
• 提供可编程的空节点脉冲信号输出，用以测量特定回路的延时
• 内置高精度铷钟或恒温晶振，保证连续长时间自守时状态的测试精度
• 支持搬钟功能，内置蓄电池支持连续3小时不间断工作
• 采用外接天线、内置天线冗余设计，优选外接天线，且含天线延时补偿
• 采用640*480彩色液晶显示屏，提供完整的实时波形显示
• 自动生产测试报告，采用USB接口输出测量结果数据

• GPS接收器

  ·频率：L1C/A码

  ·接收灵敏度：＜-160dBm

  ·1PPS时间准确度：优于50ns

• 显示内容

  ·北京时间(年、月、日、时、分、秒)、工作状态、信号波形、测试结果等

• 时间基准信号输入:GPS
• 测试接口

  ·BNC接口(双通道)

  ·ST多模光纤接口

  ·RJ-45电网口(100/1000M自适应电网络)

  ·ST光网口(100M光网络)

  ·LC光网口(1000M光网络)

• 测试信号种类

  ·1PPS脉冲信号(TTL/RS485/RS422/RS232/空节点/光纤)

  ·IRIG-B(DC)时间码(TTL/RS485/RS422/RS232/光纤)

  ·IRIG-B(AC)时间码

  ·串口时间报文(RS485/RS422/RS232/光纤)

  ·NTP/SNTP网络时间报文

  ·IEEE1588精密网络时间报文

• 测试项目

  ·测量：脉冲信号宽度、秒准时沿的时间准确度、时间准确度标准差、上升沿时 间、信号幅值、交流信号调制比等

  ·解析：IRIG-B时间码、串口时间报文、NTP/SNTP网络时间报文、IEEE1588精密 网络时间报文

• 测试精度

  ·秒准时沿的时间准确度： ≤25ns

  ·交流码秒准时沿的时间准确度：≤1us

  ·串口时间报文秒准时沿准确度：≤1us

  ·PTP网络时间报文： ≤50ns

  ·NTP/SNTP网络时间报文： ≤100ns

• 测试分辨率：5ns
• 输出信号

  ·1PPS脉冲信号(TTL/可编程空节点)

  ·IRIG-B(DC)时间码(TTL)

• 输出信号准时沿时间准确度

  ·1PPS脉冲信号(TTL)： ≤50ns

  ·1PPS脉冲信号(空节点)： ≤1us

  ·IRIG-B(DC)时间码(TTL)： ≤50ns

• 输出信号准时沿上升时间

  ·1PPS脉冲信号(TTL)： ≤10ns

  ·IRIG-B(DC)时间码(TTL)： ≤10ns

• 自守时稳定度：优于50ns/h
• 平均无故障时间：不小于50000h
• 功率消耗：＜30W
• 天线：内置有源高灵敏度天线
• 工作环境

  ·工作温度：-10℃~+50℃

  ·湿度：5%~95%不结露

• 电源

  ·外接电源：DC/AC 220V/110V

  ·内置电池：可持续供电3小时
