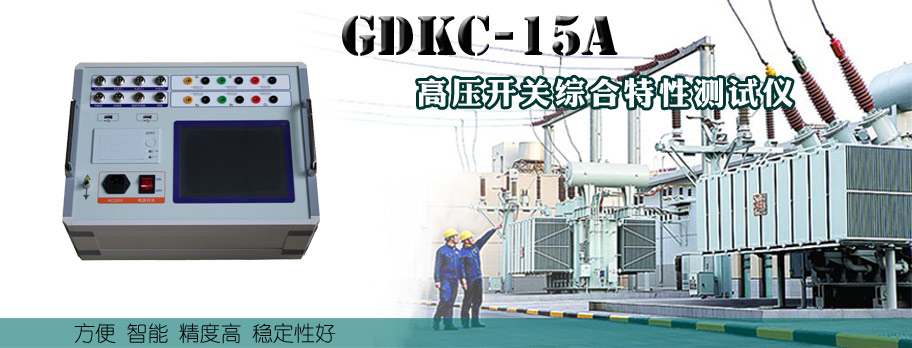

GDKC-15A高压开关综合特性测试仪

GDKC-15A高压开关综合特性测试仪

选型
产品概述

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

技术特点
  • 本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
  • 高速热敏打印机,方便现场打印测试数据。
  • 机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
  • 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
  • 开关动作一次,得到所有数据及图形。
  • 主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
  • 配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
  • 同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
  • 内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
  • 全自动电机储能、电机功率测量功能。
  • 内部抗干扰电路可满足800KV变电站内可靠使用。
  • 技术指标
  • 时间测量:

     12路 固有分闸(合闸)时间

     分闸(合闸)相内不同期

     分闸(合闸)相间不同期

     合闸(分闸)弹跳时间(弹跳次数)

     测试范围:0.01ms~20s,分辨率:0.01ms,

     测试范围:20s~200s,分辨率:0.1ms,

     在200ms以内准确率:(0.1%t±0.1)ms

  • 合闸电阻测量:

     3/6路固有分闸(合闸)时间

     分闸(合闸)相内不同期

     分闸(合闸)相间不同期

     合闸电阻投入时间、电阻值

  • 测量范围:30~10KΩ,分辨率0.1Ω,准确度:≤1%±2个字
  • 双端接地开关测量:

     3路固有分闸(合闸)时间

     分闸(合闸)相内不同期

     合闸(分闸)弹跳时间及波形

  • 重合闸测量:合分、分合、分合分
  • 速度测量:

     刚分(刚合)速度

     指定时间段(行程段或角度段)平均速度

  • 测速范围:

     1mm传感器 0.01~25.00m/s,

     0.1mm传感器 0.001~20.0m/s

     0.5°角度传感器 1周波/ 0.5°

  • 行程测量:

     动触头行程(行程)

     接触行程(开距)

     超程

  • 行程传感器:

     直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm

     加速度传感器测量范围:0-600mm,分辨率:0.1mm

     360线传感器:360о,测量范围:0-1000mm,分辨率:0.1mm

     直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm(选配)

     直线传感器:500mm,测量范围:0-500mm,分辨率:0.1mm(选配)

     直线传感器:1000mm,测量范围:0-1000mm,分辨率:0.1mm(选配)

     激光传感器测量范围:0-300mm,分辨率:0.1mm(选配)

  • 线圈电流测量范围:

     0~40A,最小分辨率:0.01A。

  • 仪器电源:

     AC/DC 220V ± 10%;50Hz ± 2%

  • 内触发电源:

     输出DC10~260V连续可调

     输出电流:220V电压以下≤ 20A(短时),110V电压以下≤ 30A(短时)

  • 外触发:

     触发电压AC/DC10V~300V,电流:≤ 120A(短时)

  • 隔离开关测量范围:

     电压输出:DC10~260V(可调);

     电源输出时间:0.01-20秒(可设置);

     断口信号最大采集时间为200秒;

     可测断口合、分闸时间、三相不同期、弹跳时间及次数

    主机体积:380×280×170mm

    使用环境:-20℃~+50℃

    相对湿度:≤90%
