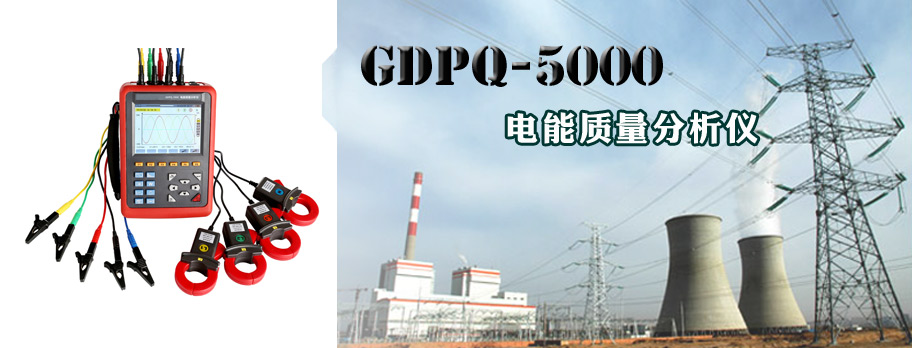

GDPQ-5000电能质量分析仪

选型
产品概述

GDPQ-5000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用,超大液晶彩屏显示,高分辨率,中英文双语操作界面,防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流),4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等;显示电流电压的实时波形、相量图、谐波比柱形图;动态捕捉电压电流瞬时变化,监测启动电流,监测各电力参数并生成告警列表,长时间记录测试数据并生成趋势曲线图等功能。

GDPQ-5000电能质量分析仪采用DSP+ARM双处理器架构,DSP负责数据的采集及算法处理,ARM负责通信协议及人机接口处理;模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成,实现最高采样速率达到1MSPS,保证了通道的精度和信息完整性,保证了不错过电网中任何一个瞬态变化,使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准;DSP工作频率达200MHz以上,能够及时监测电网并动态调整采样频率实现工频和采样频率同步;采用5.6寸LCD彩屏显示,分辨率为640dots×480dots,用不同颜色区别显示各相的参数、波形图、相量图、谐波比图,使用户可以更高效更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图,150组瞬态电压/电流捕捉波形图,12800组告警日志,启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录,同时记录20个电量参数(可根据需要选择),5s采集记录一次,可记录存储长达300天的趋势曲线记录。

技术特点
  • 测试功能:

    波形实时显示(4路电压/4路电流);电压和电流真有效值;电压直流成份;电流和电压峰值;电流和电压一段时间内的最大/最小值;相量图显示;各相谐波的测量,达50次谐波;柱形图显示各相电流和电压的谐波比;总谐波失真度(THD)的计算;各相有功/无功/视在功率值及总值;各相有功/无功/视在电能值及总值;变压器K因数计算;COSφ位移功率因数(DPF)和功率因数(PF)的计算;闪变计算;三相不平衡计算(电压和电流)

  • 捕捉和监测功能:

    可对电网电压电流参数的瞬间变化捕捉侦测,包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。

  • 启动电流监测:

    可监测线路的浪涌电流,监测电气设备启动时的启动电流,有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s,存储100s内每一个周期的所有电流电压瞬时值,波形曲线。

  • 记录存储功能:

    可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波,电流的50次谐波,共123个参数进行记录,并生成趋势曲线图,可根据需要进行长时间的记录数据。(同时选择20个参数间隔5秒记录一次,约可以记录300天)

  • 告警功能:

    可对选定的参数可根据需要设定限值,监测其是否超限,超限时产生告警日志,比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等,最多可设定40组告警监测参数,每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值,可设定超限的最短时间。最多可以存储12800组告警日志记录。

  • 截屏功能:

    在任何测试页面可截屏存储当前屏幕画面,同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图

  • 通讯功能:

    通过USB与电脑进行通讯,监控软件可实时显示电能质量分析测试的波形,可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。

  • 设置功能:

    用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色;可设定仪器的接线方式及电网类型;可选定不同电流钳和不同电压测试变比;可选定中文菜单或者英文菜单。

  • 中/英文帮助菜单:

    操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

  • 技术指标
  • 一般规格:

    电 源

    可充电锂电池组 9.6V ,外接充电器

    电池电量指示

    电池符号 5 格 5 格 显示电量,当电池电量过低时 , 提示 1 分钟后自动关机

    工作电流

    约 590mA ,电池连续工作约 6 小时

    显示模式

    LCD 彩屏 ,64 0 dots×480dots , 5.6 寸,显示域 116mm×88mm

    仪器尺寸

    长宽厚: 240mm × 170mm × 68 mm

    钳口尺寸

    008B 尖小形电流钳: 7.5mm×13mm ( 选型 )

    040B 圆口形电流钳: 35mm×40mm ( 选型 )

    068B 圆口形电流钳: 68mm×68mm ( 选型 )

    300F 柔性线圈电流传感器(带积分器): Φ300mm ( 选型 )

    通道数

    4 路电压, 4 路电流

    线电压

    1.0V ~ 2000V

    相电压

    1.0V ~ 1000V

    电 流

    008B 电流钳 10mA ~ 10.0A

    040B 电流钳 0.10A 100A

    068B 电流钳 1.0A ~ 1000A

    300F 柔性线圈电流传感器(带积分器) 10A ~ 3000A

    频 率

    40Hz ~ 70Hz

    电力电量参数

    W , VA , var , PF , DPF , cosφ , tanφ

    电能参数

    Wh , varh , Vah

    谐 波

    有, 0 ~ 50 次

    总谐波失真

    有, 0 ~ 50 次,各相

    专家模式

    暂态记录组数

    150 组

    电压闪变

    启动电流模式

    有, 100 秒

    三相不平衡度

    记 录

    300 天(同时记录 20 个参数,每 5 秒记录 1 点)

    最小 / 最大记录值

    有,可测一段时间内的最大最小值

    告 警

    40 种不同类型参数选择, 12800 组告警日志

    峰 值

    相量图显示

    自动

    截图容量

    60 个

    菜单语言

    中文、英文

    通讯接口

    USB

    自动关机

    在告警 / 趋势图记录 / 暂态捕捉模式(等待或者进行中)下,仪器不自动关机

    在其它测试模式下, 15 分钟内无按键操作,提示 1 分钟后自动关机。

    背光功能

    有,适合昏暗场所及夜间使用

    仪器质量

    主机: 1.6Kg( 带电池 )

    008B 尖小形电流钳: 170g×4

    040B 圆口形电流钳: 185g×4

    068B 圆口形电流钳: 530g×4

    300F 柔性线圈电流传感器(带积分器): 330g×4

    测试线和电源适配器: 900g

    总质量:约 9.2Kg( 含包装 )

    电压测试线长

    3m

    电流钳线长

    2m

    工作温湿度

    -10℃ ~ 40℃ ; 80%Rh 以下

    存放温湿度

    -10℃ ~ 60℃ ; 70%Rh 以下

    输入阻抗

    测试电压输入阻抗为: 1MΩ

    耐 压

    仪器线路与外壳间耐受 3700V/50Hz 的正弦波交流电压历时 1 分钟

    绝 缘

    仪器线路与护套外壳之间 ≥10MΩ

    结 构

    双重绝缘,带绝缘防振护套

    适合安规

    IEC 61010 1000V Cat III / 600V CAT IV , IEC61010-031 , IEC61326 ,污染等级 2

    随机附件

    主机: 1 台;仪器包: 1 个;测试线: 5 条(黄,绿,红,蓝,黑各 1 条);鳄鱼夹: 5 个;表笔: 5 个;充电器: 1 个;软件光盘: 1 个;锂电池组: 1 个; 2G 内存卡: 1 个;电流传感器(选购)。

  • 仪器精度描述:

    下面的数据是在基准条件下和在理想的电流传感器(完全线性并且没有相位移)基础上的来分别介绍。

    测量规格

    测量范围

    显示分辨率

    参考范围内的最大误差

    频率

    40Hz ~ 70Hz

    0.01Hz

    ±(0.03)Hz

    相电压真有效值

    1.0V ~ 1000V

    最小分辨率 0.1V

    ±(0.5%+5dgt)

    线电压真有效值

    1.0V ~ 2000V

    最小分辨率 0.1V

    ±(0.5%+5dgt)

    直流电压

    1.0V ~ 1000V

    最小分辨率 0.1V

    ±(1.0%+5dgt)

    电流真有效值

    10mA ~ 1000A

    最小分辨率 1mA

    ±(0.5%+2dgt)

    相电压峰值

    1.0V ~ 1414V

    最小分辨率 0.1V

    ±(1.0%+5dgt)

    线电压峰值

    1.0V ~ 2828V

    最小分辨率 0.1V

    ±(1.0%+5dgt)

    电流峰值

    10mA ~ 1414A

    最小分辨率 1mA

    ±(1.0%+5dgt)

    峰值因数

    1.00 ~ 3.99

    0.01

    ±(1%+2dgt)

    4.00 ~ 9.99

    0.01

    ±(5%+2dgt)

    有功功率

    0.000W ~ 9999.9kW

    最小分辨率 0.001W

    ±(1%+3dgt) ; Cosφ≥0.8

    ±(1.5%+10dgt) ; 0.2≤Cosφ<0.8

    无功功率

    电感性 & 电容性

    0.000VAR ~ 9999.9kVAR

    最小分辨率 0.001VAR

    ±(1%+3dgt) ; Sinφ≥0.5

    ±(1.5%+10dgt) ; 0.2≤Sinφ<0.5

    视在功率

    0.000VA ~ 9999.9kVA

    最小分辨率 0.001VA

    ±(1%+3dgt)

    功率因数

    -1.000 ~ 1.000

    0.001

    ±(1.5%+3dgt) ; Cosφ≥0.5

    ±(1.5%+10dgt) ; 0.2≤Cosφ<0.5

    有功电能

    0.000Wh ~ 9999.9MWh

    最小分辨率 0.001Wh

    ±(1%+3dgt) ; Cosφ≥0.8

    ±(1.5%+10dgt) ; 0.2≤Cosφ<0.8

    无功电能

    电感性 & 电容性

    0.000VARh ~ 9999.9MVARh

    最小分辨率 0.001VARh

    ±(1%+3dgt) ; Sinφ≥0.5

    ±(1.5%+10dgt) ; 0.2≤Sinφ<0.5

    视在电能

    0.000VAh ~ 9999.9MVAh

    最小分辨率 0.001VAh

    ±(1%+3dgt)

    相位角

    -179° ~ 180°

    ±(2°)

    Tanφ(VA≥50VA)

    -32..768 ~ 32.768

    最小分辨率 0.001

    ±(1%+5dgt)

    位移功率因数 (DPF)

    -1.000 ~ 1.000

    0.001

    ±(1%+5dgt)

    谐波比 (Vrms>50V)

    0.0 % ~ 99.9 %

    0.1 %

    ±(1%+5dgt)

    谐波角 (Vrms>50V)

    -179° ~ 180°

    ±(3°) 谐波 1 ~ 25 次

    ± ( 10° )谐波 26 ~ 50 次

    总谐波率 (DF 或 THD-F)≤50

    0.0 % ~ 99.9 %

    0.1 %

    ±(1%+5dgt)

    失真因数 (DF 或 THD-R)≤50

    0.0 % ~ 99.9 %

    0.1 %

    ±(1%+10dgt)

    变压器 K 因数

    1.00 ~ 99.99

    0.01

    ±(5 %)

    三相不平衡

    0.0% ~ 100 %

    0.1 %

    ±(1 %)

  • 电流传感器特性:

    电流传感器型号

    电流真有效值

    电流真有效值最大误差

    相位角 φ 最大误差

    008B

    CT 尺寸: Ф8 mm

    10mA ~ 99mA

    ±(1 % + 3dgt)

    ±(1.5°),Arms≥20mA

    100mA ~ 10.0A

    ±(1 % + 3dgt)

    ±(1°)

    040B

    CT 尺寸: Ф40 mm

    0.10A ~ 0.99A

    ±(1 % + 3dgt)

    ±(1.5°)

    1.00A ~ 100A

    ±(1 % + 3dgt)

    ±(1°)

    068B

    CT 尺寸: Ф68 mm

    1.0A ~ 9.9A

    ±(2 % + 3dgt)

    ±(3°)

    10.0A ~ 1000A

    ±(2 % + 3dgt)

    ±(2°)

    300F

    CT 尺寸: Ф300 mm

    10A ~ 99A

    ±(1 % + 3dgt)

    ±(3°)

    100A ~ 3000A

    ±(1 % + 3dgt)

    ±(2°)
