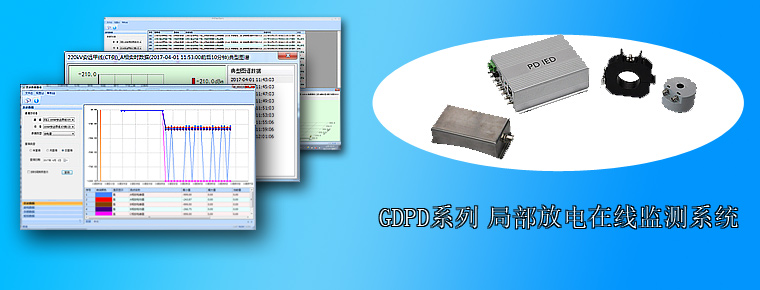

GDPD系列 局部放电在线监测系统

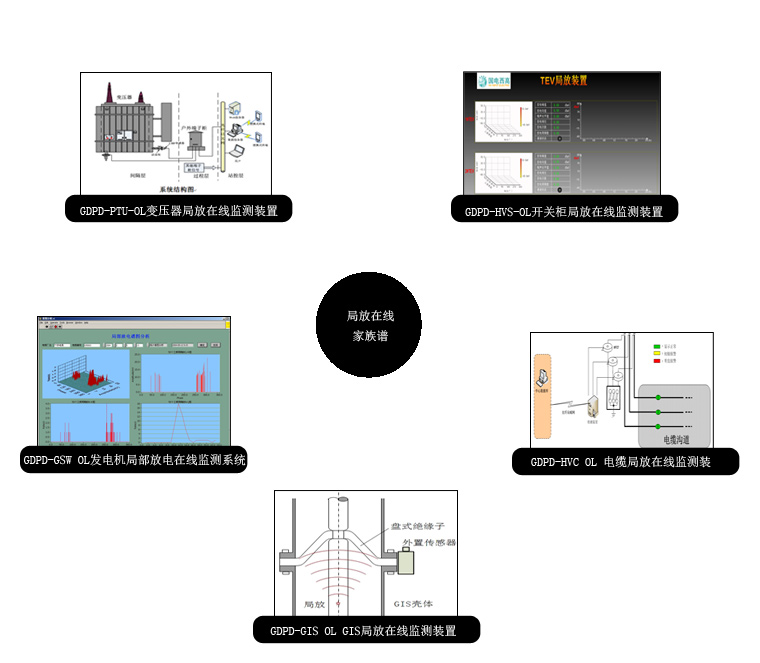

选型
产品概述

在电气设备的运行中,由于不可避免地受到电、热、机械和环境等各种因素的影响,其绝缘介质不断劣化,使运行状态不佳,甚至发生各种故障,引起局部乃至大面积停电,造成巨大的直接和间接经济损失和社会影响。

导致绝缘介质劣化的原因较多,如长时间的强电场产生的电离腐蚀,机械高频振动造成的绝缘磨损,热效应引起的介质老化分解以及绝缘受潮等。绝缘介质劣化,性能降低以至于绝缘击穿有一个发展过程,这就使绝缘在线监测具有现实有效意义。在大多数情况下,通过局部放电的特征,可以鉴别和区分不同的局部放电源,通过发展趋势以及相关参数,判断系统绝缘状况发展程度,为提前做好检修提供依据。

国电西高研发生产的局部放电在线监测系统能够长期稳定运行,实时监测电气设备在运行过程中的局部放电的变化情况,可以及时对设备绝缘异常状态、放电性异常做出预警,为电气设备正常运行提供必要的指导数据,提高设备运行的可靠性和安全性。

该系统是我公司总结几十年局部放电测量的现场处理经验及变化规律,采用最新传感技术、信号处理技术、计算机等技术手段和算法实现的新一代高性能数字化局放电缆在线监测装置。该系统采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的高速DSP数字处理技术及软件处理技术使我们的监测系统采集速度快准确,是电力系统局放在线监测最经济可靠的解决方案。

产品特点
  • 自主研发的只能测试系统,软著登字第1010215号
  • 引进国际先进的高速DSP数字处理技术
  • 采用进口高频传感器
  • 先进的信号调理模块,可以对信号进行放大、滤波、检波处理
  • 主界面动态提示重要监测信息,单击相应提示可直接获取详细情况
  • 操作界面方便使用,提高信息获取的效率
  • 具有强大的资料库检索功能,可进行表单查询、趋势图和预警分析、谱图分析等
  • 强大的在线数据采集功能,可以按用户设定的时间间隔扫描站内各子系统数据
  • 具有设备故障预警功能,当在线检测项测量值超过报警限时,系统发出报警信息,提醒工作人员对设备进行相应处理
  • 系统具有完善的运行维护功能,可方便地对系统数据、系统参数、运行日志等信息进行维护
  • 系统具有较强的可扩展性,可方便地实现各设备状态检测项的添加,适应业务量、业务流程的扩展
  • 强大的日志管理功能,详细记录用户操作日志、系统通讯管理日志等,可方便的实现查询或者自维护
功能参数
  • 能检测放电量,放电相位,放电次数等基本局部放电参数,并可按照客户要求,提供有关参数的统计量
  • 局放脉冲信号采样率不小于100 MS/s
  • 最小测量放电量:5pC;测量频带:500kHz-30MHz;放电脉冲分辨率:10µs;相位分辨率:0.18°
  • 能显示工频周期放电图、二维(Q-φ, N-φ, N-Q)及三维(N-Q-φ)放电谱图
  • 可记录测量相序、放电量、放电相位、测量时间等相关参数,可提供放电趋势图并具有预警和报警功能,可对数据库进行查询、删除、备份以及打印报表等
  • 系统对信号采集和处理包含如下内容:信号采集与传输、信号特征提取、模式识别、故障诊断与电缆设备状态评估
  • 系统可以提供局放信号的相位、幅值信息,及放电脉冲的发生密度信息,有助于判断放电类型及严重程度
  • 通讯方式选择:支持网线、光纤、wifi自组局域网以及移动、联通、电信运营商的无线通讯
