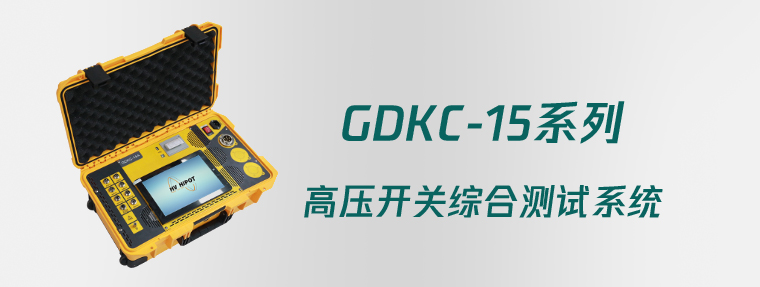

GDKC-15系列 高压开关综合测试系统

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。高压断路器的性能测试包括机械特性测试、主回路接触电阻测试，以前在测试时需要多台设备分别进行换线操作测试，耗时费力。 高压开关综合测试仪价格？欢迎咨询高压开关综合测试仪厂家-国电西高      国电西高自主研发的GDKC-15系例高压开关综合测试仪采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的检测技术研发生产，综合测试系统将机械特性测试功能、主回路接触电阻功能集成在一台设备里，根据不同的配置型号可对双端接地开关、石墨触头开关、金属触头开关断口、带合闸电阻开关的机械动作特性做全功能测试，同时还可对高压断路器三相主触头接触电阻同时进行测试，使用方便性价比高是目前市场上最高端的高压开关综合测试设备。

1.1、使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

1.2、安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、基本参数

时    间： 量程   20000.0ms              最小分辩率0.01ms

　　　          ① 200   ms档位          误差0.5%

② 2000  ms档位          误差0.5%

　　　　      　③ 20000 ms档位          误差0.5%

合闸电阻：量程   10 KΩ  最小分辨率 1Ω     误差0.5%

石墨触头：量程   200 ms  最小分辨率0.1ms    误差0.5%

双端接地：量程   200 ms  最小分辨率0.1ms    误差0.5%

静态电阻：量程   1uΩ-10mΩ   最小分辨率0.01uΩ  误差0.5%

          测试电流DC 50A、100A（三相同测）

速    度：量程　 20.00m/s             最小分辩率0.01m/s

            　 ① 0-2m/s以内         误差0.5%

                 ②  2m/s以上          误差0.5%

行    程：











电    流： 最大量程 20.00A                   最小分辩率0.01A

输出电源： DC0～300V数字可调/20A（瞬时工作），最小分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 10kg
