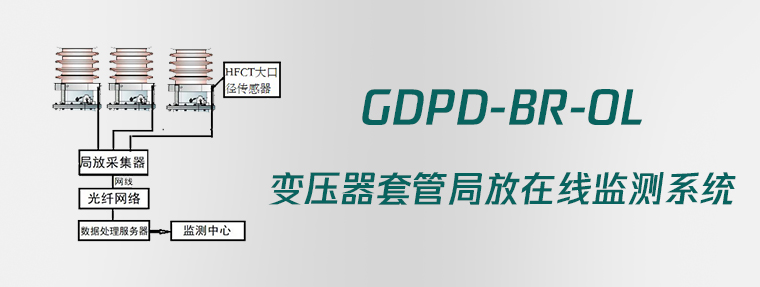

GDPD-BR/OL 变压器套管局放在线监测系统

局部放电：绝缘体中只有局部区域发生放电，而没有贯穿施加电压的导体之间，这种现象称之为局部放电，简称局放。它与绝缘的老化及绝缘的缺陷密切相关。

套管局部放电在线监测：对运行中的主变套管的局部放电进行长时间监测，并进行数据处理分析，以及对变压器套管绝缘进行绝缘诊断，必要时提供报警。

数字滤波：利用软件编写特定的滤波程序，通过数字信号处理，只保留给定的频率分量，和模拟滤波相比具有很强的灵活性。

放电量：测量时间内稳定出现的最大视在放电电荷量。

• 本系统适用于对110kV及以上电压等级变压器套管的局部放电在线及离线监测。结合数字信号处理技术和虚拟仪器技术研制的变压器套管局部放电在线监测系统，用于110KV及以上变压器套管的巡检，并能存储各相变压器套管测试谱图、进行趋势分析，从而及时发现变压器套管的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为变压器的检修工作提供依据。
• 本系统最小测量放电幅值：20mV（现场），频率范围为200kHz～300MHz，放电脉冲的时间分辨率为10μs，相位分辨率为0.18°。
• 本系统提供50工频周期放电图、二维（q-φ，N-φ，N-q）、三维（N-q-φ）谱图，可用以分析放电的类型。
• 利用MySQL构建的数据库，可记录测量相序、放电量、放电相位、测量时间等相关参数
• 以及变压器套管型号、测量位置等设备参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份等。
• 本系统采用数字滤波、设置动态阈值等综合抗干扰措施，测试数据真实可靠。

适用范围： 110KV及以上电压等级电力变压器套管。

环境温度：-20℃～70℃。

海拔高度：≤2500m。

耐雨耐湿：≤95%。

局放数据采集端子箱电源：AC220V,由用户指定提取。
