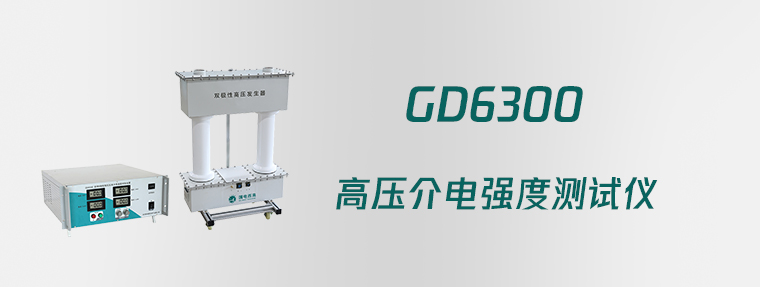

GD6300高压介电强度测试仪

选型
产品概述

X射线机是我国各级医疗卫生部门中使用最为普遍的医学影像设备,然而其关键部件高频高压发生器国内还不能普及生产,主要依赖进口。近年来,国产大功率高频X射线机研究开始起步,已经取得了一些研究成果。由于X射线高频高压发生器具有高质量的X射线输出,以及效率高,体积小,重量轻,控制精度高等优点,已逐渐替代工频X射线发生器,成为现代X射线机和CT设备的关键核心部件之一。通过对各大公司的高频高压发生器核心技术-高压逆变电路进行系统分析,并比较其各自的优点,有利于了解产品的特点和性能。我公司通过对几种不同医用X射线高频高压发生器的高压逆变电路进行分析比较。特推出专门针对X射线高压发生器进行耐压检测的正负极性的高压试验装置。

产品特点
  • 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
  • 正、负极性电压同时输出叠加成2倍电压进行耐压试验。
  • 采用电压负反馈,输出电压稳定度高,纹波系数小≤1%。
  • 全量程平滑调压,电压调节细度好调节精度≤1%,电压误差1%(读数±1),电流误差1%(读数±1个字)。
  • 升压电位器零起升压。
  • 过压保护采用拔码设定,一目了然。
  • 倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
  • 一体化设计、高压拖地电缆引出,方便现场试验。
  • 产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。
技术参数

1、正极性100KV高压源参数

工作电源 380V三相四线供电

输出电压 +100KV

输出电流 20mA

电压测量 ±1% 1个字

电流测量 ±1% 1个字

电压稳定度 随机波动,电源电压±10%时 ≤1‰

如需要更高稳定度,可订制≤0.1‰

直流高压 脉动因数 ≤ 1%

工作方式 间断使用30分钟

环境温度 -10℃≈50℃

相对湿度 <90% 无凝露25℃时

海拔高度 1500m以下

2、负极性100KV高压源参数

1. 工作电源 380V三相四线供电

输出电压 -100KV

输出电流 20mA

电压测量 ±1% 1个字

电流测量 ±1% 1个字

电压稳定度 随机波动,电源电压±10%时 ≤1‰

如需要更高稳定度,可订制≤0.1‰

直流高压 脉动因数 ≤ 1%

工作方式 间断使用30分钟

环境温度 -10℃≈50℃

相对湿度 <90% 无凝露25℃时

海拔高度 1500m以下
