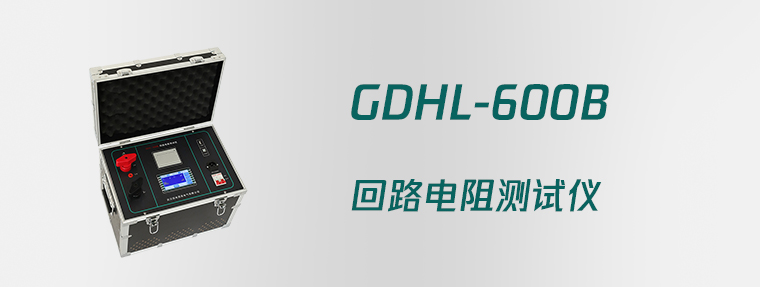

GDHL-600B 回路电阻测试仪

选型
产品概述

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

产品特点
  • 测试电流大,完全符合有关测试接触电阻的国家标准要求。
  • 测试电流来自高精度的开关式恒流电源,无需人工调节,测试迅速准确。
  • 采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
  • 测试速度快,USB接口可PC机连接,上传试验数据。
  • 长时间工作,设有过热保护电路,仪器可靠稳定。
  • 操作简便,重量轻。
技术参数
  • 测试电流:
  • 型号

    测试电流

    100A

    50A 、 100A

    200A

    50A 、 100A 、 150A 、 200A

    400A

    50A 、 100A 、 200A 、 400A

    600A

    100A 、 200A 、 400A 、 600A

  • 最小分辨率:0.01μΩ
  • 准确度:0.5%±0.5μΩ
  • 输出电压:最大5V
  • 工作方式:可设置输出时间
  • 电源:AC220V±10% 50Hz
  • 消耗功率:
  • 型号

    功率

    100A

    ≤ 500W

    200A

    ≤ 1000W

    400A

    ≤ 2000W

    600A

    ≤ 3000W

  • 使用温度:-20℃~40℃
  • 相对湿度:≤80%RH,不结露
  • 重量:14kg
