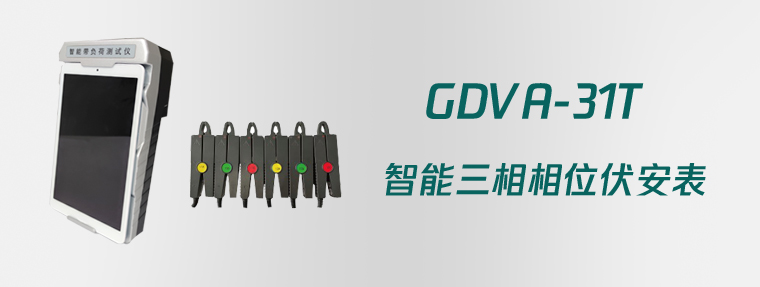

GDVA-31T 智能三相相位伏安表

选型

GDVA-31T智能三相相位伏安表基于移动互联网和数字信号处理技术,集本地测量、数据处理与远程通讯功能于一体,可实时采集、计算和分析出所测电压电流的正序、负序、零序,有功、无功、功率因数、不平衡度、THD、谐波等电参量,还可与手机/平板智能互联,并通过4G功能(选配)与云后台进行数据交互,实现数据的远程上传下载、云存储和高端分析等功能。产品还具备带负荷测试功能,可自动生成指定格式的Word报告。产品采用手持式结构、人机界面友好,是进行二次回路检查的理想仪表。


功能特点
具备3相电压、6路电流输入通道,9路输入量全部隔离,支持任意接线方式。
丰富的图形化界面,采用8英寸全视角IPS触摸屏,人机界面友好。
可实时计算电压和电流幅值、相位、频率、正/负/零序、功率、THD和50以内各次谐波幅值,共计514个电参数。
可进行带负荷测试并生成指定格式的Word报告,避免人工抄录数据及编制报告导致的费时、费力和出错等问题。
可通过二次侧测量,自动换算成一次侧电量参数。
手机/平板APP与相位伏安表智能互联,同步显示测量结果,显示和操作更加便利,符合用户使用习惯。
可自由选择WIFI、蓝牙、USB等通讯方式。
4G联网和远程通信(备选),通过4G与云后台服务器进行数据交互,实现云端显示、存储、分析等功能。
采用TYPE-C接口,支持正反插。
具有自动节电管理功能,自动识别工作状态,操作时不关机,无人使用时可自动关机。
平板显示器可脱离外壳,方便远距离查看数据。
主机大容量18000mA/h锂电池可以超长时间工作,外接交流电正常工作。

主要性能指标
电压
范围:1V~500V,精度:±0.2%,分辨率:0.01V
电流
范围:1mA~100mA,精度:±(0.3%读数+0.2%量程),分辨率:0.1mA;
范围:100mA~1A,精度:±(0.3%读数+0.2%量程),分辨率:1mA;
范围:1A~10A,精度:±(0.3%读数+0.2%量程),分辨率:10mA;
相位
范围:0~360°,精度:±1°,分辨率:0.1°
频率
范围:45~65Hz,精度:±0.1Hz,分辨率:0.01Hz
功率
范围:0~5kVA,精度:±0.5%,分辨率:0.1VA
功率因数
范围:-1.00~1.00,分辨率:0.01
功能参数
小电流测相
实现1mA小电流测量相位,测量精度高,测量范围宽
人机交互
8英寸全视角IPS触摸屏,完全图形化界面,人机界面友好
测量功能
同时测量1~3路电压/1~6路电流的幅值、相位、单/三相功率、功率因数及频率等
数据远传
支持4G数据远传,实时与云后台进行数据交互,实现云端显示、存储、分析等功能
数据存储
数据存储记录采用XLS或WORD格式,支持WPS阅览。
节电管理
自动识别工作状态,操作时不关机,无人使用时可自动关机
特色功能
带负荷测试,可自动保存数据,并将数据生成南网(国网)格式的带负荷测试报告
安全特性
3路电压输入通道相互隔离,6路电流采用钳形电流互感器输入,安全可靠
供电、重量及外形尺寸
供电方式
内置锂电池供电
主机尺寸
235mm(长)×130mm(宽)×69mm(高)
主机重量
1.3kg
钳表尺寸
140mm(长)×40mm(宽)×19mm(高),Φ8mm
钳表重量
0.16kg
