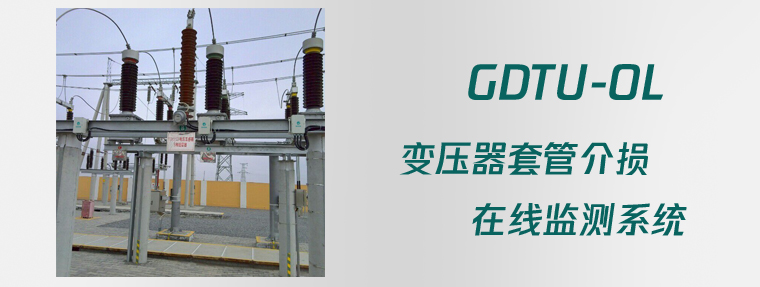

GDTU-OL变压器套管介损在线监测系统

选型

容性套管是电力变压器的关键设备之一,介质损耗及等值电容参数是衡量容性设备绝缘状况的一项重要指标。通过对容性设备的泄漏电流、等值电容、介质损耗进行实时在线监测,可实现对高压电气设备的绝缘状况进行实时监测;同时,通过分析监测数据可及时发现容性套管潜在的故障并为状态检修提供重要的数据依据,为电力系统安全、可靠、稳定、经济的运行提供强力、可靠的保证,为运行检修人员提供可靠的设备绝缘信息和科学的检修依据,从而达到减少事故发,延长检修间隔,减少停电检修次数和时间,提高设备利用率和整体经济效益的目的。

本装置技术参数完全满足或优于以下国家、企业标准和规定:

《变电设备在线监测装置检验规范第1部分:通用检验规范》Q/GDW540.1-2010

《变电设备在线监测装置检验规范第3部分:电容型设备及金属氧化物避雷器绝缘在线监测装置》Q/GDW540.3-2010

应用范围

容性套管在线监测系统适用于110kV及以上变压器套管的在线运行状态监测,每台监测装置实现对一组套管(A、B、C)进行在线状态监测。

系统结构

容性套管在线监测系统由容性套管在线监测装置、高低频一体化传感器、母线电压在线监测装置以及监测主机/IED四种单元装置组成:

1.在线监测主机,用于对所有监测单元控制、数据管理、数据存储、数据通信等;

2.容性设备监测装置,用于采集容性套管的泄漏电流;

3.母线电压监测装置,用于采集容性套管所在母线的三相电压;

4.高低频一体化传感器,用于容性套管末屏电流取样;

容性套管在线监测系统采用先进的分层分布式结构,应用总线控制技术和模块化设计原理,使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高,满足了工业现场实用要求。

系统特点

采用高精度有源传感器,根据被测电流大小自动选择放大倍数,实现高精度测量;

采用动态相量补偿算法,实现高精度测量信号分析;

采用数字滤波算法,摒除模拟滤波器带来的“零漂问题”;

采用分布式测量结构,即就地测量、数字传输;

可带电安装,即不需要主设备停电安装,方便、快捷的接入系统。



技术参数:

工作电压:交流220V±10%,50Hz

功   耗:额定电压下<5W

环境温度:-40℃~+60℃

工作环境湿度:≤95%

监测参数指标

泄漏电流范围:3mA~500mA,测量精度≤±(1%+0.1mA)

等值电容范围:50~100000pF,测量精度≤±(1%)

介质损耗范围:0~100%,测量精度≤±(1%+0.001)

母线电压测量范围:35kV~1000kV, 测量精度≤0.5%

系统频率测量范围:45~55Hz,测量精度±0.001Hz

系统最大容量

监测主机接入容量为:

母线电压单元:4台

容性设备(套管)监测装置:50台

数据通讯

RS485网络速率为:9600bps

平均无故障时间

系统的平均无故障工作时间(MTBF):大于3×104小时
