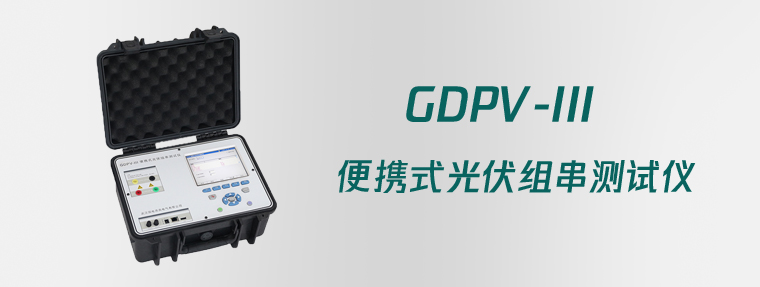

GDPV-III便携式光伏组串测试仪

选型

GDPV-III便携式光伏组串测试仪主要用于太阳能电池的伏安特性测试,能够方便、快速的测试太阳能电池组件在自然光照下的工作特性,可为太阳能电站设计、验收、维护提供测试保障,是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。本产品附带环境温度、电池板温度、辐照度检测等测试探头,能够全面记录测试的环境状态。测试仪主机采用便携式设计,具备防尘、防溅水功能,并采用高亮、阳光下可视彩色液晶,适应野外工作需求。主机内置用户熟悉的WINDOWS操作界面,测试结果直观明确,为用户提供一流的操作体验。

便携式光伏组串测试仪的电压测试可达到1500V,电流测试可达20A,能够测试30kW的光伏组件。可以测试太阳能电池组件/方阵的开路电压、短路电流、较大功率等参数,为用户提供精准、高效的伏安特性测试工具。


仪器主要功能及特点:

主机与探头之间采用无线连接,提供较大100米的无线通信连接功能,使您的测试更便捷、方便。

高亮、阳光下可视彩色液晶显示,触摸屏加键盘操作,包含丰富的外设接口,提供非同一般的操作体验,通过U口支持存储空间扩容。

采用WINCE图形系统,贴心的菜单设计,让您能够迅速掌握仪器的各项功能。

室外低照度伏安特性测试,并提供标准STC测试条件修正。如果用户需要,可提供计量服务,出具计量证书。

内置丰富的太阳能电池组件修正模型数据库,覆盖大多数组件生产商的产品,为测试结果的转换比对提供参考,并为用户提供了全面的参数设置功能,方便用户手动添加测试修正模型。

内部具备高压隔离电源设计,为用户提供可靠的安全保障。

自动量程切换功能,带过压过流和温度保护。

连续测试功能,可依据设定的时间间隔对被测光伏阵列进行自动测试,并自动存储测试结果。

内置大容量可更换锂离子电池,为测试提供充足电力。

具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能,并提供用户可选的辐照度计量证书。



技术参数:

名称

内容
测试连接类型
4线制连接
显示屏
640×480 6.5英寸彩色LCD(触摸屏)
电压测试范围
15~1500V
电流测试范围
0.5~20A
标称最大功率测试范围
10W~30kW
温度测试范围
-20~100℃
辐照度测试范围
0~1800W/m2
界面语言
中、英文可选
接口
USB口,RS232接口
主机电源

AC/DC适配器:电压范围:100V~240V (1.5A),频率范围:50/60Hz,

直流: 19V±2V (2.5A),

内部锂电池:14.8V,电池工作时间:15小时(常温,低亮度,不测试)

探头盒电源
4节AAA1.5V电池
环境要求

工作温度:-10℃~50℃(电池充电:5℃~40℃),

存储温度:-20℃~60℃,

相对湿度:5%~95%,无结露

外形尺寸及重量
DxWxH : 390mm×300mm×200mm(主机)
重量:约6kg(主机)
