首页>>产品中心>> 开关测试仪器 >>GDSL-M系列大电流发生器
阅读次数:30158

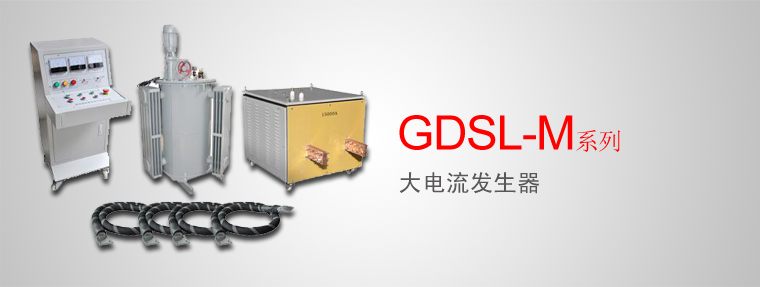

GDSL-M系列大电流发生器

选型
采用标准
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96 《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984 《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
可替代或等同以下产品名
交直流大电流、升流器、温升发热试验、安秒特性测试仪、互感器变比校验、直流升流器、断路器速断、过流保护试验、加热装置、温升试验装置、大电流试验装置
功能简述

GDSL-M系列大电流发生器是国电西高在SLQ-82型的基础上,根据国家最新电力行业标准而设计的、性能先进的升流设备。大电流发生器(升流器)是各行各业在电气调试中需要大电流场所的必需设备,应用于发电厂、变配电站、电器制造厂及科研、试验室等单位,属于短时或断续工作制,它具有体积小、重量轻、性能好,使用维修方便等特点。主要用于一次母线保护及各种电流互感器,电动机保护器,空气开关,开关柜,断路器,保护屏等校验。

仪器特点
  • 采用高导电率铜材作为输出电极,接触面大、通流能力强
  • 具有全新工艺的拉丝铝板,简洁醒目,耐磨耐污染。
  • 全金属喷塑工艺外壳以及国际流行的驼灰色调,坚固可靠,确保物流的可靠性。
  • 采用带刹万向脚轮,使移动和固定更灵活方便。
  • 楔形导流风道,提高散热能力,大大延长使用寿命;
  • 整机体积小、重量轻,,非常适合现场使用。
功能特点
  • 具有零位保护功能,防止大电流的冲击对试品造成损伤,不在零位时无法启动。
  • 输出电流方式:真有效值连续可调。
  • 输出电流是标准正弦波,波形畸变率小于5%
  • 可切换大小电流量程,提高显示细度,便于更准确读数。
  • 电源电压和调压器输出电压可切换显示便于观察。
  • 设备容量是按5分钟短时、间断性工作设计。
  • 如用于批量试验,连续工作2.5分钟后,关闭10分钟。
  • 如做温升(30分钟-24小时)应按长期工作温升定制。(选配)
  • 可定做三相带平衡调节升流器(选配)
  • 可定做交直流两用升流器(选配)
技术参数及规格
型 号  输出 容量( kVA )  输出电流 ( A )  电源电压( V )  开口电压( V )  电源相数    备 注
GDSL-M-500 500  220  LN   整体式
GDSL-M-1000  1000  220  LN 整体式
GDSL-M-1500  1500  220  LN   整体式
GDSL-M-2000 12 2000 220 或 380 6 LN AB 整体式或分体式
GDSL-M-2500 15 2500 220 或 380 LN AB 整体式或分体式
GDSL-M-3000  18  3000  220 或 380 LN AB 整体式或分体式
GDSL-M-4000  24  4000  380  AB 分体式
GDSL-M-5000  30  5000  380  AB 分体式
GDSL-M-6000  36  6000  380  AB 分体式
GDSL-M-8000  48  8000  380  AB 分体式
GDSL-M-10000  60  10000  380  AB 分体式
GDSL-M-12000  72  12000  380  AB 分体式
GDSL-M-15000  90  15000  380  AB 分体式
说明:如有特殊参数要求,可按用户的技术参数进行设计制作。
