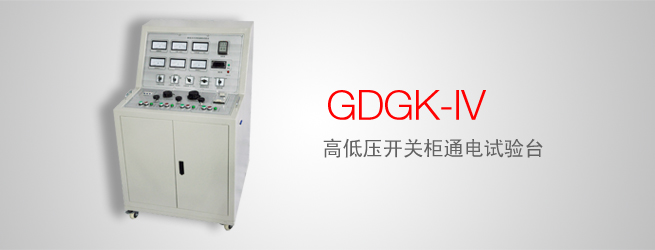

GDGK-IV 高低压开关柜通电试验台

GDGK-IV高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

• DL/T 596-2005 《电力设备预防性试验规程》
• GB1094.1-GB1094.6-96 《外壳防护等级》
• GB2900 《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984 《电子测量仪器安全要求》
• GB191 《包装贮运标志》
• GB/T.311-1997 《高压输变电设备的绝缘与配合》

• 输入电源：三相四线AC380V
• 输出电压及电流：
  • 采用三相四线制输入方式，AC380V输入；
  • 三相电压AC380V固定电压输出一组(电流小于等于10A)；
  • 三相电压AC0-460V可调输出一组(电流小于等于10A)；
  • 直流电压DC0-270V可调输出一组(电流小于等于10A)；
  • 三相电流AC0-10A可调输出一组，独立调压输出，带电容投入、退出； 电抗器投入、退出功能(用于效验电容柜无功补偿特性)；
  • 相序检测功能：0-480V电压，可以判断正相序，逆相序；
  • 电秒表计时功能：采集到电容柜开关信号后开始计时，开关信号消失后计时停止；
  • 所有显示仪表采用国标通用的44L1指针表，便于送检和更换，精度1.5级；
  • 配3寸万向轮，便于移动；
  • 直流固定电压12V、24V、48V、110V、220V，电流小于等于20A；
  • 输入回路配有空气开关，输出回路配有熔断器，过流不损坏仪器；
  • 体积：620*630*1090mm；
  • 重量：172kg。
