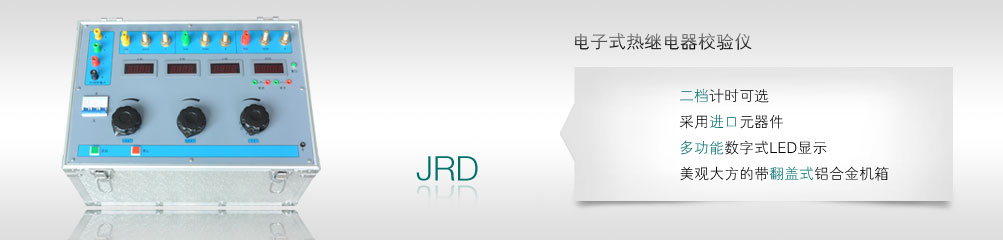

JRD系列 电子式热继电器校验仪（停产）

用电设备都有保护装置，常用的有电动机保护器装置、热继电器、电流继电器、电压继电器，熔断器，断路器。保护电器长期运行某些参数因热变形、锈蚀、松动,长时间过载等原因，会偏离原有整定值，严重的还有失灵，不动作的情况。这就失去了保护装置应有的保护作用。为了解决上述问题，武汉国电西高电气有限公司研制生产了系列整定校验仪器产品——JRD100系列单相和JRD500三相数显式多功能热继电器电动机保护器校验仪，以适应发电厂、化工、冶金、煤炭等不同行业、试验室、车间现场流动使用等不同的测试领域和测试环境中的使用，满足广大用户不同需要。

武汉国电西高电气有限公司研制的JRD—系列数显式热继电器电动机保护器校验仪在设计上采用了先进的控制技术，从而使该仪器在使用时操作简单方便。仪器具有性能可靠稳定、读数直观快捷、测试数据的准确性、操作简单、使用方便等特点。用户只需接上试验电缆即可直接进行校验工作，无需再另配电压电流调节器、监视电流电压表、电流电压变换器及复杂接线。

本产品用于电气设备的配电保护装置，开关电器整定、试验、可以对变、配电屏、柜整组试验。本仪器是多种规格的系列产品，可分别适用于冶金、电力、机械、轻纺、发电、化工、交通服务等多种行业。本仪器体积小，携带方便可在试验室及流动现场对断路器、半导体式断路器，热继电器，电子式电动机保护器等多种保护电器进行检测，整定，验收，适用于狭小车间现场。本仪器还可对电工常用的电流表、电压表、电流互感器、钳形表等进行校验。还可用来做交流接触器吸合、释放特性,检测、调整、触点的发热试验，熔断器的熔断试验等。

• 计时有二档可选以满足长时间或瞬时计时需要，第一档：0.0000S～999.9999S；第二挡：0.00S～9999.999S；三相输出0-50A-100A-150A-200A-500A三相仪器可三相同时测试亦可分相调节。并可同步记录动作时间带有常开常闭触点判别。
• 采用多功能数字式LED显示I、U仪表，读数直观，精度较高。
• 增加了交流电压0~450V和直流电压0~250V输出及监视，满足各种交直流电压继电器、交流接触器的动作特性试验和交直流电压表的校验；可同步记录动作时间带有常开常闭触点判别。
• 采用美观大方的带翻盖式铝合金机箱，机箱两侧设有把手供现场搬移。
• 采用进口元器件使仪器带载能力极强增加了更加完善的电气保护电路，可以同时串接若干只同时校验。大大提高了校验效率。
• 增大了输出电流以适应常用的电流的整定并增加为多档输出电流以适应各种常用电器的检测。其它结构也作了相应的改进，功能更加完善，给使用提供了方便，简化了操作程序，更适用于现场使用。
