首页>>产品中心>> 电力在线监测系统 >>GD8000B SF6-O2在线泄漏监控报警系统
阅读次数:18555

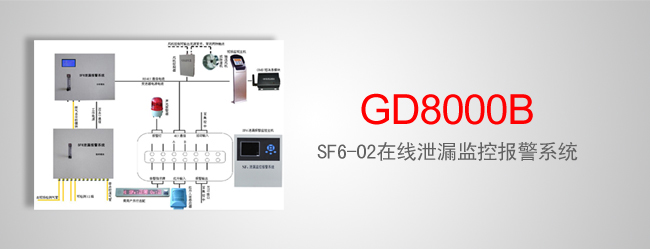

GD8000B SF6-O2在线泄漏监控报警系统

选型
产品概述
GD8000B SF6-O2在线泄漏监控报警系统

GD8000B SF6-O2在线泄漏监控报警系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室,对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。

当发生SF6气体泄漏时,由于SF6气体的密度是空气的5倍多,积累于低层空间,并造成局部缺氧,引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器,当室内SF6及O2的浓度发生微小变化时,传感器立即能响应这一些变化,哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器,A/D模块、485通讯模块及单片机控制转换成485通讯数字信号,通过现场RS-485总线将信号送至主控制器内,由主控制器进行数据处理和存储,并判断是否报警,启动风机及远程通讯等功能。

本系统可监控环境中64个监测点,也可采用多重主控单元组网控制,并与电站自动化系统进行通讯等功能。对室内SF6浓度、O2的浓度进行有效地监控,极大地提高了无人值守变电站运行的安全性,特别是对日常巡视和维护人员的人身安全得到可靠的保障。

热导法是目前气体定量检测中常用检测法,如色谱仪,英国ION公司SF6泄漏定量检漏仪就是采用热导法,热导法优点是物理方法检测,传感器寿命长,线性度好,灵敏度稍低。

SF6气体作为稳定的温室效应气体,踞实验证明在10.5um处具有强烈的光谱吸收特性。SF6激光变送器利用二氧化碳激光器、窄带滤光片、高灵敏低噪声光电探测电路、稳定的光斩波器等先进的设计方法和技术实现了对待测区域中SF6气体浓度的实时、在线高灵敏红外激光光谱遥测。

用激光光谱吸收技术检测,对SF6气体泄漏检测,测量精度可高于百万分之一,检测分辨率达到1ppm量级,而且重复性好,稳定可靠,使用寿命长,定量分析,实现了大范围的连续空间的监测,操作简单,故障率少。

产品特点
  • 检测点:12路+1路零点校准;可扩充到32路;
  • 样气流速:3L/min;气路管道可长达几百米;
  • 采样管道:外径Ø6 PVC管,内径Ø 4,由于内径小,可迅速置换完管道气体;
  • 取样方式:长寿命电磁泵,低噪声;
  • 内置5µ孔径的过滤器,可有效过滤空气杂质功能;
  • 工作电源:185~250VAC,防浪泳和雷击功能;
  • 尺寸:340×420×100。
技术参数
    取样模块功能与参数:
  • 检测点:12路+1路零点校准;可扩充到32路;
  • 样气流速:3L/min;气路管道可长达几百米;
  • 采样管道:外径Ø6 PVC管,内径Ø 4,由于内径小,可迅速置换完管道气体;
  • 取样方式:长寿命电磁泵,低噪声;
  • 内置5µ孔径的过滤器,可有效过滤空气杂质功能;
  • 工作电源:185~250VAC,防浪泳和雷击功能;
  • 尺寸:340×420×100。
    分析模块功能与参数:
  • SF6检测范围:0~1500ppm,精度不低于50ppm,分辨率:1ppm;
  • O2检测范围:0~25.0% 误差:<0.5% 分辨率:0.1%;
  • 温度显示范围:-20~+99℃ ;
  • 湿度显示范围:0~99%RH ;
  • 工作电源:185~250VAC,防浪泳和雷击功能;
  • 自动加强跟踪可疑测量点功能,有效防止误报。
  • 支持现场显示:大屏幕中文显示;
  • 尺寸:290×380×135。
    主机功能:
  • 环境中氧气含量监测显示功能。
  • 环境中SF6气体含量监测显示功能。
  • 环境中温、湿度监测显示功能。
  • 缺氧报警功能。
  • SF6气体含量超标报警功能。
  • 定时排风功能。
  • 缺氧或SF6含量超标,强制排风功能。
  • 人工强制排风功能。
  • 上次排风显示功能。
  • 实时显示各种参数功能。
  • 历史资料查询功能。
  • 支持远动系统遥测遥信。
  • 独创的每天自动零点校准功能,自动克服漂移和误报。
  • 巡检间隔用户可调。可疑检测点自动加强跟踪功能。
  • 发生报警时,自动开启风机和声光报警。
  • 用户可调整SF6、O2的报警参数。
  • 支持RTU遥测遥信功能。
  • 海量报警数据记录存储功能,长寿命设计。
  • 超大彩屏液晶LCD显示,人性化操作界面。
  • 只需增加有限成本,检测点可扩充一倍,加大检测密度。
  • 宽工作电源设计185~250VAC,防浪泳和雷击功能。
  • 人体感应,自动启动风机或语音系统。
  • 显示比较稳定,很好地解决了数据漂移地问题。
  • 可选择与上位计算机连接,实现远程监控,并进行事件记录与历史事件记录。
    主机技术指标:
  • 主机尺寸:280×327×76。
  • SF6浓度检测范围:0~1500ppm;SF6气体检测灵敏度:±5%设置值。
  • 氧气浓度检测范围:0~25%;氧气测量精度:<0.5%(0.4%,O2在21%)。
  • 缺氧报警阀值:18.0%(可调)。
  • 温度显示范围:-20~99℃。
  • 湿度显示范围:0~99%RH。
  • 检测点:标准配置12点(可扩展到32点)。
  • 数据记录功能:报警事件自动记录,海量存储,自动更新。
  • 报警输出:继电器空接点输出,可与RTU相连,同时支持RS485报警输出。
  • 支持RTU远程启动风机功能。
  • 支技红外人体检测,自动启动风机或语音提示。
  • 风机控制器:开关型:直接控制风机电源;脉冲型:与风机控制开关相连。可根据现场情况选配。
  • 风机启动支持多种模式:定时启动、报警启动、有人时自动启动、远程启动、手动启动等。
  • 主机多种形式:壁挂式、3U 19英寸标准机箱;仿windows界面,用户界面友好。
  • 通过RS485支持测量数据远传输出如:门口安装大型LED显示屏,远处立即看到测量参数和系统运行情况。 (需用户另行选配)
