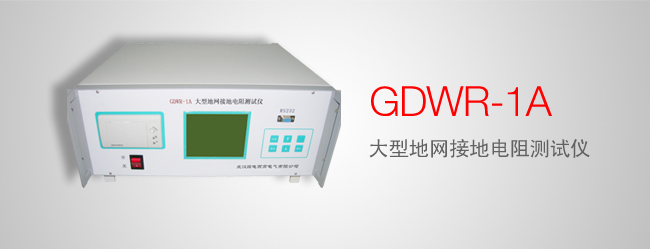

GDWR-1A 大型地网接地电阻测试仪

选型
产品概述

本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小(最大1A),不会引起测 试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

产品特点
  • 测量的工频等效性好。测试电流波形为正弦波,频率与工频之差仅为5Hz,使用45Hz和55Hz两种频率进行测量。
  • 抗地电压干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。15V工频(50Hz)干扰电压带来的误差仅为0.002Ω。
  • 精度高。可用来测量接地阻抗很小的大型地网。
  • 功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗,还可测量出电阻分量和电抗分量。
  • 可测量现场干扰,方便用户估计测量误差。
  • 具备断线报警功能,避免了错误测量。
  • 操作简单。全中文菜单式操作,直接显示出测量结果。
  • 可保存50组测量数据,且自带微型打印机可现场打印测量结果。
  • 布线劳动量小,无需大电流线。
  • 本仪器体积小、重量轻,方便携带。
  • 供电电源:交直流两用。
产品参数
阻抗测量范围 0~200Ω
分辨率 0.001Ω
测量误差 ±(读数×1%+0.002Ω)
抗地电压干扰能力 15V工频干扰电压带来的误差不大于0.002Ω(测试电流不小于1A时)
测试电流波形 正弦波
测试电流频率 45Hz、55Hz双频
最大输出电流 1A
最大输出电压 100V
测量线要求 电流线铜芯截面积≥1.0mm2
电压线铜芯截面积≥0.2mm2
供电电源 AC220V±10%,50Hz
使用环境 温度:-10℃~40℃;相对湿度:<90%
外形尺寸 330×260×210
仪器重量 8.5kg
