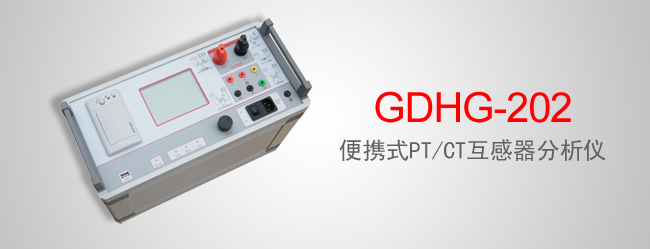

GDHG-202(停产) 便携式PT/CT互感器分析仪
用于对保护类、计量类或TPY类互感器进行自动测试,适用于实验室也适用于现场检测。
- 支持检测CT和PT(保护类、计量类、TP 类)稳态和瞬时等参数.
- 满足 GB1207、GB1208、GB16847(IEC60044-1、IEC60044-6)等规程要求.
- 采用先进的电源技术,励磁电压高达30KV.
- 单机具有0~150A大电流输出,可方便检查互感器二次回路通道状态的完整性.
- 无需外接其它辅助设备,单机即可完成所有检测项目.
- 自带微型快速打印机、可直接现场打印测试结果.
- 采用智能控制器,操作简单.
- 大屏幕液晶,图形化显示接口.
- 按规程自动给出(励磁)拐点值.
- 自动给出5%和10%误差曲线.
- 可保存3000组测试资料,掉电后不丢失.
- 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告.
- 小巧轻便<12Kg,非常利于现场测试.
测试仪主要测试功能:
CT (保护类、计量类、 TP 类) |
PT |
• 伏安特性曲线(励磁特性) |
• 伏安特性曲线(励磁特性) |
• 自动给出拐点值 |
• 变比测量 |
• 自动给出 5% 和 10% 的误差曲线 |
• 极性判断 |
• 变比测量 |
• 二次绕组电阻测量 |
• 比差测量 |
• 二次实际负荷测量 |
• 相位测量(角差) |
• 铁心退磁 |
• 极性判断 |
|
• 二次绕组电阻测量 |
|
• 二次实际负荷测量 |
|
• 一次通流试验(二次回路检查) |
|
• 铁心退磁 |
|
• 剩磁系数 (Kr) |
|
• 准确限值系数( ALF ) |
|
• 二次时间常数 (Ts) |
|
• 励磁电感( LU ) |
|
• 暂态面积系数( Ktd ) |
|
• 峰瞬误差 ( Er ) |
|
测试仪主要技术参数:
项 目 |
参 数 |
工作电源 |
AC220V ± 10% 、 50Hz |
设备输出 |
0 ~ 220Vrms , 5Arms ( 20A 峰值) |
输出电流 |
0 ~ 150A |
等效励磁电压 |
30KV |
二次绕组 直阻测量 |
范围 |
0.1 ~ 300 Ω |
精度 |
± 0.5% 、分辨率 0.1 |
二次实际 负荷测量 |
范围 |
5 ~ 1000VA |
精度 |
± 0.5% |
CT/PT 比差测量 |
精度 |
± 4min |
CT/PT 角差测量 |
精度 |
± 0.05% |
CT 变比测量 |
范围 |
1-10000 |
精度 |
± 0.5% |
PT 变比测量 |
范围 |
1-10000 |
精度 |
± 0.1% |
工作环境 |
温度:- 10 ℃ ~ 40 ℃,湿度:≤ 90% ,海拔高度:≤ 2000m |
尺寸、重量 |
尺寸: 38 0mm × 240 mm × 180 mm ,重量:≤ 12Kg |
