首页>>产品中心>> 其他 >>Fluke Ti200(停产) 锐智 红外热成像仪
阅读次数:6266

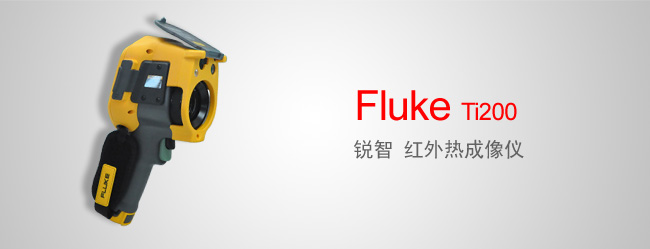

Fluke Ti200(停产) 锐智 红外热成像仪

选型
产品说明书
查看 下载
产品检定书
查看 下载
产品相关图集
查看 下载
询价、选型 询价、选型

项目 说明
1 HDMI 接口
2 USB 数据线接口
3 麦克风
4 扬声器
5 LCD 显示屏
6 开启关闭电源
7 功能按钮( F1\F2\F3 )
8 箭头按钮
9 智能锂离子电池
10 手袋
11 手动聚焦控件
12 双座电池充电基座
13 带电源适配器的交流电源
14 插孔盖
15 交流适配器 / 充电输入端
16 可拆卸微型 SD 储存卡插槽
17 微型 USB 数据线接口
18 LED 照明灯 / 闪光灯
19 伸缩式镜头盖
20 可视光摄像头
21 激光指示器 / 测距仪
22 红外照相机镜头
23 辅助扳机
24 主扳机

独有 LaserSharp™ 激光自动对焦技术: 业内首创利用激光测距的高精度技术实现快速、精准对焦,在任何情况下都可以轻松捕获被测目标,从而呈现一贯完美图像。市面上的其它自动对焦系统,往往仅对焦于最近距离的物体,无法实现精准对焦,导致温度读数偏差。

高清图像,细节一览无遗: HDMI高清视频标准输出接口,轻松连接即可将视频信号传输至HDMI兼容的显示设备,实时播放高清视频,实现在线监测,看到更多细节。500万像素工业级高清数码相机,提供高清现场可见光图片。

高温量程高达1200℃: 全新Ti400红外热像仪的标准高温量程升级到1200摄氏度,不用另行加配高温选件,-20℃至1200℃一气呵成!满足更多测量需求。

优化工业设计,应对恶劣工况: 锐智系列热像仪拥有具有传奇色彩的多角度2米抗跌落功能,IP54防护等级,随时应用千变万化的恶劣工况。

高灵敏电容触摸屏: 符合人体工程学设计,布局及大小合理的菜单设计;触摸及滑动极其顺畅。更有高清LCD显示屏,提供高清晰完美画质。除此之外,另有传统按钮支持单手操作。

SmartView® APP应用: 无需返回办公室,测量现场即可进行数据记录、热图分析、生成报告及发送。利用Wi-Fi无线传输,随时随地进行必要沟通,同样的时间完成更多的工作。目前该功能可支持iOS,iPhone和iPad用户。

  • 采用 Fluke IR-Fusion® 专利技术,通过 AutoBlend™ 模式,可更快地进行检测并传达问题
  • 通过无线图像传输,更快地直接传输至您的 PC、Apple® iPhone® 或 iPad®
  • 使用 CNX™ 无线系统最多捕获 5 个额外测量结果*
  • 单手操作、易于使用的用户界面
  • 坚固耐用的 640x480 高分辨率电容式触摸屏,可进行快速菜单导航
  • 使用 IR-PhotoNotes™ 注释系统,捕获额外的数字图像,以显示位置或更多现场详细信息
  • 更多高级显示输出选项,可通过向 PC 或高分辨率监控器进行视频流式传输(USB 和 HDMI)而获取详细信息
  • 通过录音和注释,可在图像文件中保存额外的详细信息
  • 可选的可更换镜头在其他应用中具有更大的灵活性
  • 可充电,并可现场更换的智能电池,具有能够显示电量水平的 LED 显示屏,可提供优异的现场灵活性
  • 高温测量值高达 1200 °C
  • 500 万像素工业性能数码相机,可提供高清晰度的图像质量
  • 内置 SmartView® 和 SmartView 移动应用分析及报告软件
温度
温度测量范围(-10°C 以下未校准) -20 °C 至 +650 °C
温度测量精度 ± 2 °C 或 2 % (处于 25 °C 额定温度时,取较大值)
屏显发射率校正 是(根据数字和表格)
屏显反射背景温度补偿
屏显传输校正
成像性能
图像捕获频率 刷新率:9 Hz 或 60 Hz(取决于型号)
探测器类型 200 x 150 像素焦平面阵列,非致冷型微测辐射热计
热敏度 (NETD) 30 °C 目标温度时,≤ 0.075 °C(75mK)
总像素 30000
红外光谱带 7.5 μm 至 14 μm(长波)
可视(可见光)照相机 工业性能,500 万像素
标准红外镜头类型
视场 24 ° x 17 °
空间分辨率 (IFOV) 2.09 mRad
最小焦距 15 厘米(大约6 英寸)
可选长焦红外镜头类型
视场 12 ° x 9 °
空间分辨率 (IFOV) 1.05 mRad
最小焦距 45 厘米(约18 英寸)
可选广角红外镜头类型
视场 46 ° x 34 °
空间分辨率 (IFOV) 4.19 mRad
最小焦距 15 厘米(大约6 英寸)
对焦机制
LaserSharp™ 自动对焦系统
先进的手动对焦
图像显示方式
标准 铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色
(Ultra Contrast™) 调色板 超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色
水平和跨度 级别及范围的平滑自动调节和手动调节
在手动与自动模式之间快速自动切换
手动模式下的快速自动重新调节
最小范围(手动模式下) 2.0 °C (3.6 °F)
最小范围(自动模式下) 3.0 °C (5.4 °F)
IR-Fusion® 信息
画中画 (PIP)
全屏红外
AutoBlend™ 模式
颜色报警(温度报警) 高温、低温和等温线(用户可选)
图像捕获和数据存储
图像捕获、查看和保存机制 单手图像捕获、查看和保存功能
存储介质 微型 SD 存储卡、板载内存、保存至 USB 的功能、直接通过 USB 至电脑连接下载
文件格式 非辐射 (.bmp 或 .jpeg) 或全辐射 (.is2)
非辐射测量(.bmp 和 .jpg)文件无需使用分析软件
使用 SmartView® 软件导出文件的格式 BMP、DIB、GIF、JPE、JFIF、JPEG、JPG、PNG、TIF 及 TIFF
内存查看 缩略图视图导航和查看选择
其他节约时间和提高生产力的功能
语音标注 每幅图像最长 60 秒的录音;可在热像仪上回放查看
IR-PhotoNotes™
Wi-Fi 连接 是,连接至 PC、iPhone®、iPad®,通过 WiFi 连接至局域网*
文本注释*
视频录制* 标准和辐射
流式传输视频 通过 USB 至电脑和通过 HDMI 至 HDMI 兼容屏幕
CNX 无线系统*
指南针*
GPS 定位和记录
自动捕获(温度和间隔)*
远程控制和操作(适用于特殊和高级应用)
通用技术指标
工作温度 -10 °C 至 50 °C(14 °F 至 122 °F)
存放温度 -20°C 至 +50°C(-4°F 至 122°F),不带电池
相对湿度 10 % 至 95 % 无冷凝
坚固耐用的触摸屏(电容式) 8.9 厘米(3.5 英寸)对角线、横向彩色 VGA (640 x 480) LCD,带背光灯
控制和调节 用户可选温度单位 (°C/°F)
语言选择
时间/日期设置
发射率选择
反射背景温度补偿
传输校正
用户可选择的图像上的热点、冷点和中心点
可扩展/收缩的测量箱,具有 MIN-AVG-MAX(低-中-高)三档温度
颜色报警
用户可选背光灯设置,图形信息显示首选项
图形信息显示首选项
软件 SmartView® 和 SmartView 移动应用 - 包含完整的分析和报告软件
电池 所有型号配有两个锂离子智能充电电池组,通过五格 LED 显示屏指示电量水平
电池使用时间 每个电池组可连续使用四小时以上(假设 LCD 亮度为 50% 且为平均使用强度)
电池充电时间 2.5 小时充满
电池使用交流充电 双槽交流电池充电器(110 VAC 至 220 VAC,50/60 Hz)(随附),或在热像仪内进行充电。随附交流电源适配器。可选 12 V 汽车充电适配器。所有型号
交流电工作 通过随附电源(110 VAC 至 220 VAC,50/60 Hz)使用交流电工作。随附交流电源适配器。
省电功能 用户可选睡眠和关机模式
安全标准

UL 61010-1:2012 CAN/CSA-C22.2 No.61010-1-12 IEC 61010-1 第 3 版 (2010)

电磁兼容性 EN 61326-1:2006 IEC 61326-1:2005
C Tick IEC/EN 61326-1
US FCC CFR 47,第 15 部分 B 子部分 B 类
振动 0.03 g2/Hz (3.8 grms),2.5g IEC 68-2-6
冲击 25 g, IEC 68-2-29
掉落 设计承受 2 米(6.5 英尺)的掉落高度(使用标准镜头时)
尺寸(高 x 宽 x 长) 27.7 cm x 12.2 cm x 16.7 cm (10.9 in x 4.8 in x 6.5 in)
重量(含电池) 1.04 Kg (2.3 lb)
壳体防护等级 IP54(防尘封口保护,全方位防水)
保修期 两年(标准),也可以延长保修期。
建议校准循环 两年(假定正常操作和老化)
支持的语言 捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、朝鲜语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语
