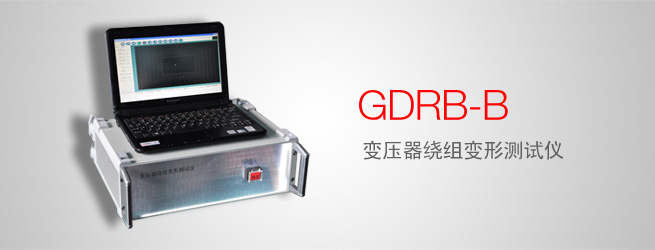

GDRB-B 变压器绕组变形测试仪

选型
产品概述

变压器绕组变形测试仪(频响法)由笔记本电脑及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能,对照使用说明书或经过短期培训即可自行操作使用。

产品特点
  • 采集控制采用高速、高集成化微处理器。
  • 笔记本电脑与仪器之间通信USB接口。
  • 笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口(选配件)。无线WIFI接口更可以方便的在平板电脑和智能手机上使用。
  • 硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
  • 高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)。
  • 信号输出幅度软件调节,最大幅度峰值±10V。
  • 计算机将检测结果自动分析和生成电子文档(Word)。
  • 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。
  • 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。
  • 可自动生成Word电子文档,供保存和打印。
  • 该仪器完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。
产品参数
扫描方式:

(仪器具备线性扫频测量和分段扫频测量双测量系统)

  • 线性扫描分布

    扫频测量范围:(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

  • 分段扫频测量分布
      扫频测量范围:
    • (0.5kHz)-(1MHz)、2000扫频点
    • (0.5kHz)-(10kHz)
    • (10kHz)-(100kHz)
    • (100kHz)-(500kHz)
    • (500kHz)-(1000kHz)
其他技术参数:
  • 幅度测量范围: (-120dB)至(+20dB)
  • 幅度测量精度: 0.1dB
  • 扫描频率精度: 0.005%
  • 信号输入阻抗:1MΩ
  • 信号输出阻抗:50Ω
  • 信号输出幅值:±20V
  • 同相测试重复率:99.9%
  • 测量仪器尺寸(长宽高)350X300X140(mm)
  • 仪器铝合金箱尺寸(长宽高)390X310X340(mm)
  • 总体重量:13Kg
  • 操作温度:
    • -10℃至+40℃
    • 存储温度: -20℃至+70℃
    • 相对湿度: <90%,不凝结
