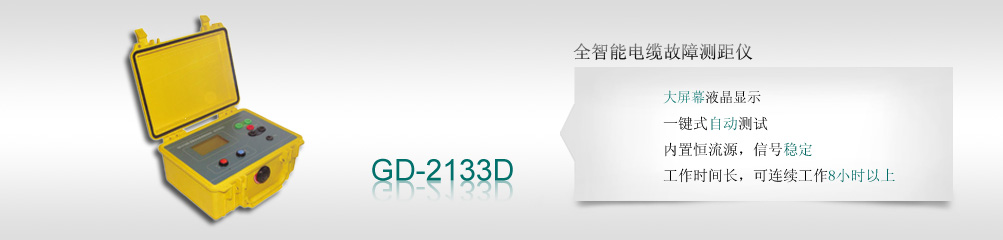

GD-2133D全智能电缆故障测距仪

选型

  GD-2133D全智能电缆故障测距仪,用于电力电缆故障的距离测量,采用创新测试原理,全智能直读式测量,无须分析波形,无须施加高压。

功能特点
  • 直接显示故障距离占全长的比例,测量精度高,无须分析波形,操作简便。
  • 无须施加高压,安全、简便。
  • 特别适用于脉冲法无法解决的封闭性故障测距难题:当电缆(及其附件)大面积进水,若对其进行高压冲击放电,则电荷会缓慢泄漏而不是形成瞬间电弧,若使用脉冲测试法将得不到波形(包括脉冲电流法、脉冲电压法、二次或多次脉冲法均失效),此时使用本仪器将会得到满意效果。
  • 适用故障类型:
    • 适用于单相或多相高阻接地故障(占全部故障的95%以上)
    • 适用于单相金属性低阻接地故障(万用表测量绝缘电阻在200Ω以下),但两相或三相同时发生金属性低阻接地故障时本仪器不适用。
    • 测试时要求故障电缆的铠装连续(对于高压电缆,其铠装一般能够保持连续;对于低压电缆,此要求有时不能满足,但对于三相四线制或三相五线制低压电缆,可用其零线或地线代替铠装进行测试)。
    • 不适用于断线和闪络故障,但发生的几率极低。
性能特点
  • 大屏幕液晶显示操作信息,测距精度高,界面友好。
  • 一键式自动测试,直接显示测距的比例信息,简单易用。
  • 内置恒流源,信号稳定,测距结果可靠。
  • 具有接线错误提示功能,防止接线错误。
  • 电源管理功能:不操作仪器15分钟,将自动关机,以减少电量消耗; 电池欠压时,将自动进入关机,以保护电池,延长寿命。
  • 内置大容量锂电池,提供可靠的充电方式。
  • 工作时间长,可连续工作8小时以上(电池老化后使用时间会缩短)。
  • 坚固机壳,质轻便携。
  • 输出电压:≤8V。
  • 输出电流:0.1A~2A自动调节。
  • 测距精度:误差≤0.1%。
  • 电源:7.4V,5800mAH可充电锂电池。
  • 充电器: 输入AC 220V±10% 50HZ±2HZ;输出标称值DC8.4V,2A
  • 体积:232mm×192mm×111mm。
  • 质量:1kg。
  • 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。

注:配套使用GDTG-500低压脉冲测试仪,用于测量电缆全长:测试断线和金属性低阻接地故障(单相或多相),亦无需施加高压,波形易判别。综合考虑,配套使用GD-2133D直读测距仪和GDTG-500低压脉冲测试仪,能够适用于绝大多数电缆故障(占99%以上),仅闪络故障和多处同时发生高阻故障时不适用。
