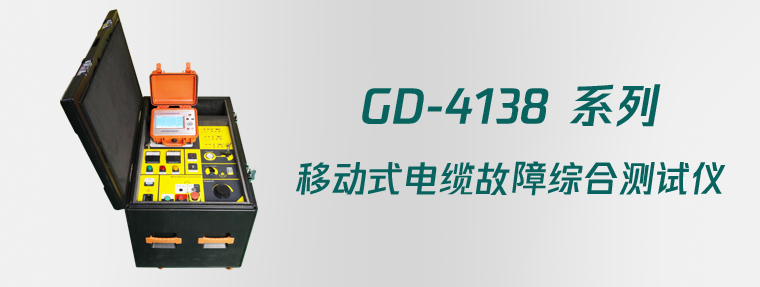

GD-4138系列移动式电缆故障综合测试仪

选型

产品概述
GD-4138系列移动式电缆故障综合测试系统是集测距、寻迹、定位于一体,设备内部集成直流高压源、高压电容、高压弧反射测量装置以及电气高压控制装置,整套设备小巧便于移动、运输及现场测试的综合电缆故障测试定位装置。能对电缆的高阻闪络故障 ,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试及定点,若配备声测法定点仪,可准确测定故障点的精确位置。适用于220KV及以下电压等级的对各种埋地电缆、架空电缆、电 力电缆进行测距、寻迹、埋深探测及故障定位。多次脉冲法电缆故障测试仪代表目前国内电缆故障测试领域的最高水平,其技术达到了国际领先水平,在国内处于绝对领先地位,较大的超越了其它多种类型的电缆故障测试设备。GD-4138H多次脉冲法电缆故障测试系统是国电西高在二次脉冲法电缆故障测试采样技术基础上精心研发的电缆故障定位装置。简化了电缆故障定位的复杂性及难度,提出了更新颖的电缆测试方法及手段,实现了更快捷简便的故障波形判断方式,达到了电缆故障定位革命性的改变 !

整套系统内部集成设备:

  • 内置直流高压电源单元和高压电容单元
  • 内置多次脉冲耦合单元
  • GD-4133多次脉冲电缆故障测试主机(可外置,放置在周转箱内)
  • GD-4132电力电缆故障定点仪(可外置,放置在周转箱内)
  • GD-2134E带电路径识别(外置选配)


产品特点

1、多种测距方法:低压脉冲法、脉冲电流法、多次脉冲法:电流取样、直流输出。

2、采样信号种类:直流弧反射法、电流取样、电压取样、低压脉冲。

3、集成直流高压发生器、高压电容、自动高压球隙、稳弧单元及各种信号采集于一体,便于操作的故障定位系统。

4、对各种220V~220KV电压等级电力电缆的低阻、高阻泄露性故障、闪络性故障进行快速定位和定点。

5、现场测试不用进行复杂接线,所有测试方式的切换,均通过弱电控制内部高压开关进行自动切换。

6、集成多档直流高压发生器、多档高压电容、稳弧单元及各种信号采集于一体,便于操作的故障定位系统。

7、多档输出高压切换、均通过内部低压弱电进行控制安全可靠。

8、设备结构采用高强度的塑料机箱,机箱即是设备的外箱也是设备发货包装的转运箱,转运周转方便合上盖就可直接装车转运。

9、球隙冲击放电:弱电控制电磁阀空气气隙,放电周期3—12秒可调,并特别设计消音装置,满足始端电缆故障需要静音的要求。

10、设备内置放电回路,故障测试完成后关闭高压后只需将按钮打在放电位置可自动放电。

11、测距主机可提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。

12、设备所有输出接线柱全部布置在一块后板上接线方便,且操作面板上画有各种接线方式的接线图,对于没有使用经验的人员也可轻松接线进行使用。

13、设备底部配置有4只高强度滑动轮,可推动可叠加存放。

14、测距主机采用 7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。

15、可在主机内存储大量波形,使用U盘可进行波形数据的导入导出。

16、主机可与计算机(台式机或笔记本机)连接,进行联机通讯。

17、主机在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。

18、主机内置聚合物锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。

19、整机采用整体式转运箱结构设计,结构紧凑坚固特别适合施工现场使用。

技术参数

型号

GD-4138L GD-4138M

GD-4138H

测试方式

弧反射法、电流取样、直流输出

弧反射法、直流弧反射法、电流取样、直流输出

测距采样信号种类

多次脉冲弧反射法、电流取样、低压脉冲

弧反射法、直流弧反射法、电流取样、直流输出

直流高压输出

0 ~ 16KV 负极性   最大输出电流: 152mA

0 ~ 32KV 负极性   最大输出电流: 76mA

0-8kV 负极性   最大输出电流: 304mA

0 ~ 16KV 负极性   最大输出电流: 152mA

0 ~ 32KV 负极性   输出电流: 76mA

冲闪电容量

0-16kV 8 μ F 最大输出能量 1024 焦耳

0-32kV 4 μ F 最大输出能量 2048 焦耳

0-8kV 32 μ F 最大输出能量 1024 焦耳

0-16kV 8 μ F 最大输出能量 1024 焦耳

0-32kV 4 μ F 最大输出能量 2048 焦耳

自动球隙放电

弱电控制,放电周期 3 ~ 12 秒可调,并特别设置消音装置,满足始端电缆故障需要静音的要求

输出方式

直流耐压、单次放电、周期放电

直流耐压

16KV 32KV

32KV

允许输入冲击电压

16KV 32KV

32KV

允许输入冲击能量

<2048J

工作环境温湿度

0~40 ℃ <75%RH

工作电源

交流 220V , 50Hz

整机功率

3KVA
GD-4133多次脉冲电缆故障测试主机
  • 工作模式:低压脉冲、脉冲电流、多次脉冲。
  • 信号增益调节范围:70dB。
  • 低压脉冲发射电压:30V。
  • 最高分辨率:0.4m。
  • 最大采样频率:200MHz实时采样。
  • 最大测距范围:0-100km。
  • 测距盲区:2m。
  • 通讯接口:USB。
  • 电源:聚合物锂离子电池组,标称电压7.4V。
  • 按键:采用丹麦进口按键,可靠性不小于1千万次。
  • 电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用5小时以上(随着电池的老化,连续使用时间会相应缩短)。
  • 充电器:输入AC220V,50Hz,充电电流2A,充电时间8小时。
  • 体积:274×218×81mm,重量:3.5kg
GD-4132电力电缆故障定点仪
  • 声磁同步接收,抗干扰能力强。
  • 声磁信号波形显示,信号和噪声易于区分。
  • 光标测量声磁延时,精确判断故障点的远近。
  • 可根据磁场波形的初始极性,在定点的同时进行路径探测。
  • 高性能抗噪耳机监听。
  • 大屏幕液晶显示,界面友好、简单易用。
  • 内置大容量锂离子电池供电,配快速充电器。
  • 电源管理:根据不同功能开启不同的电源通路,尽量减小功耗;若15分钟没有任何操作,仪器将自动关机;电池欠压时也将自动关机,以保护电池。
  • 高防护等级,小巧便携。
技术指标 :
  • 声音信号通频带:中心频率400Hz,带宽200Hz。
  • 信号增益:80dB。
  • 定点精度:0.1m。
  • 电池:内置锂离子电池组,标称电压7.4V,容量3000mAH。
  • 功耗:300mA,可连续使用时间>9小时;
  • 充电器:输入AC220V±10%,50Hz;标称输出8.4V,DC1A。
  • 充电时间:<4小时。
  • 显示方式: 320×240点阵大屏幕液晶。
  • 体积:270mm×150mm×210mm,重量:1.5kg。
