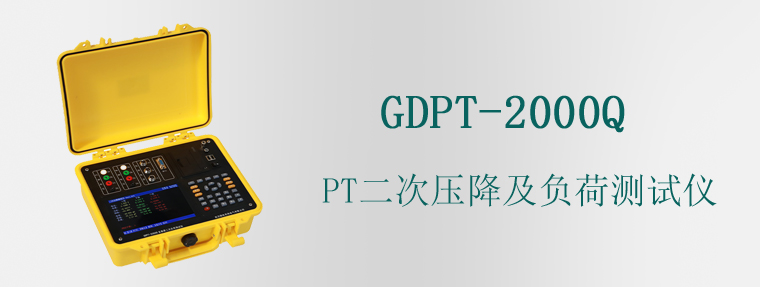

GDPT-2000Q PT二次压降及负荷测试仪

选型

1、自动完成三相三线或三相四线制的电压互感器二次压降及负荷的测量。

2、自动计算三相的比差、角差、综合误差。

3、自动完成电压互感器和电流互感器二次回路负荷的测量。

4、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据,并在以后的测试中自动修正。

5、特别设计了软件修正功能,不需硬件调整就能实现精度修正,在各级电力试验研究部门均可现场检定。

6、各种电参量同屏显示,电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量;可显示各相参数的波形图。

7、具备谐波测量功能,可测量32次以下电压、电流的谐波含量。

8、内置大容量充电电池组,在室外无220V交流电情况下可由仪器内电池组供电,内置快速自动充电器,可对电池组快速充电。

9、电池剩余电量百分数指示功能,绝非简单的亏电报警。

10、大屏幕、高亮度的真彩色液晶显示屏,全汉字图形化菜单及操作提示实现友好的人机对话,导电硅胶按键使操作更简便,宽温液晶带自动对比度、亮度调节,可适应冬夏各季。

11、用户可随时将测试的数据通过微型打印机将结果打印出来。

12、测试结果存储功能,可存储200组测试数据。

13、配备了后台管理软件,可将存储记录上传到计算机进行统一管理。



技术参数:

使用环境

(1)环境温度:-10℃~40℃

(2)相对湿度: ≤80%

2、测量精度

本仪器的测量精度为1级。

电压:0.5%

电流:0.5%

比差:Δf =±(2%×f+2%×δ)±0.01(%)

角差:Δδ=±(2%×δ+2%×f)±1(分)

电导:G=±(1%×G+1%×δ±0.01) mS

电纳:δ=±(1%×δ+1%×G±0.01)mS

负荷:S=±(1%×S±0.1)VA

电阻:R=±(1%×R+1%×X±0.1)Ω

电抗:X=±(1%×X+1%×R±0.1)Ω

3、充电电源:交流176V~264V,频率45-55Hz

4、仪器的测量范围和分辨率

测试项目

范围

最小分辨率

电压测量范围(V)

40~120.000

0.001

电流测量范围(A)

0.005~6

0.0001

比差值(%)

-10.000~10.000

0.001

角差值(ˊ)

-600~600.00

0.01

误差值(%)

-10.000~10.000

0.001

修约(%)

-10.000~10.000

0.001

5、绝缘:

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

6、电池工作时间:充满后工作时间大于6小时。

7、体积:

主机:32cm×24cm×13cm

8、重量:

主机:2.5Kg
