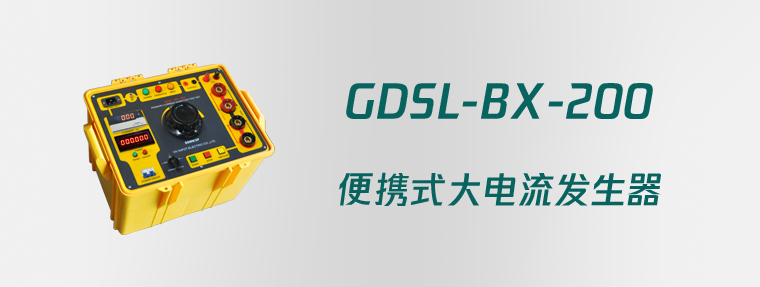

GDSL-BX-200 便携式大电流发生器

选型
便携式大电流发生器
采用标准
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB1094.1-GB1094.6-96 《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984 《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
产品概述

GDSL-BX-200大电流发生器是国电西高通过多年实践经验自行研制开发的测试设备,它集国内外同类产品的优点于一身,采用数控技术,抗干扰能力强,和上一代升流器相比,由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器,具有输出功率大,体积小,重量轻等优点。主要用于电流互感器,电动机保护器,空气开关,开关柜,断路器,保护屏等校验。

仪器特点
  • 欧式扳把快速接头、锁扣设计,接触面大、通流能力强
  • 具有欧美工业设计感的PVC面板,简洁醒目
  • 内置式封闭快速插头、无遮挡设计,保证现场接线可操作性,提高测试效率。
  • 可切换电流量程,便于直接读数
  • 工程塑料机箱设计,达到防尘、防水等级,符合国标IP67。
  • 整机嵌压式结构,分散应力;减震缓冲处理,确保物流的可靠性;
  • 楔形导流风道,提高散热能力,大大延长使用寿命;
  • 整机体积小、重量轻,非常适合现场使用。
技术特点
  • 具有零位保护功能,防止大电流的冲击对试品造成损伤,不在零位时无法启动。
  • 冲击选择功能,在做断路器速断试验时,可切除零位保护功能,直接输出所需电流值
  • 测量准确,输出端电流采用LED数字显示,输出电流分辨率为1A。
  • 可输出0~50A交流电流,便于二次保护的过流速断试验。
  • 可同步测试设备的动作时间。
  • 可同时串接若干只校验,提高工作效率。
  • 可直接显示一次电流、二次电流的测试值,便于互感器变比校验试验。(选配)
产品参数
  • 输入电源:AC 220V 50Hz。
  • 输出功率:3kVA
  • 输出电流:串联500A、并联1000A;
  • 开口电压:串联6V、并联3V.
  • 电流可平滑平稳连续可调,精度1.0级;
  • 输出电流是标准正弦波,波形畸变率小于5%
  • 二次注入电流:50A
  • 输出电流方式:真有效值连续可调;
  • 可测被测元件的电流动作时间,并可同步记录锁定动作时间。
  • 测时范围:0.001S~999.999S 分辨率1ms,测量误差:0.005% 量程±2digs。
  • 设备容量是按5分钟短时、间断性工作设计。
  • 如用于批量试验,连续工作2.5分钟后,关闭10分钟。
