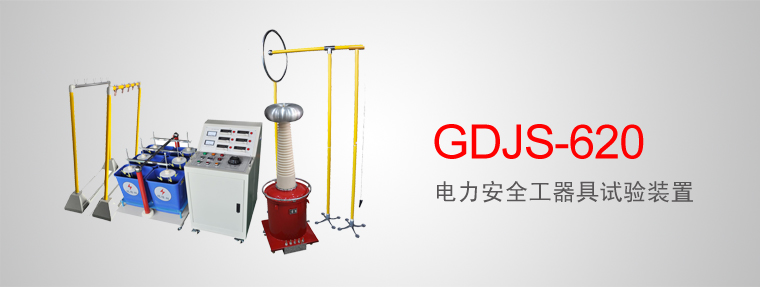

GDJS-620 电力安全工器具试验装置

选型
采用标准
  • 国家电网安监{2005}83号《电力安全工作规程》
  • DL408《电业安全工作规程》
  • GB12011-2000《电绝缘鞋通用技术条件》
  • 国电发[2002]777号《电力安全工器具预防性试验规程》
  • GB/T 17622-2008《带电作业用绝缘手套》
  • DL/T 846-2004《高电压测试设备通用技术条件系列标准》
  • DL/T 848-2004《高压试验装置通用技术条件》
  • DL/T 596-2005《电力设备预防性试验规程》
  • GB50150-2006《电气装置安装工程电气设备交接试验标准》
  • GB1094.1-GB1094.6-96 《外壳防护等级》
  • GB2900《电工名词术语》
  • GB/T16927.1~2-1997《高电压试验技术》
  • GB4793-1984 《电子测量仪器安全要求》
  • GB191《包装贮运标志》
  • GB/T.311-1997《高压输变电设备的绝缘与配合》
  • DL740—2000《电容型验电器》
  • GB13398-92《带电作业用绝缘杆通用技术条件》
可等同或替代以下产品名
绝缘手套试验装置、绝缘靴试验装置、绝缘手套耐压、绝缘靴耐压、绝缘泄漏电流、绝缘拉杆泄露、令克棒试验装置、绝缘操作杆耐压、验电器功能检测、起动电压测试、绝缘靴手套耐压试验装置、防护工具绝缘试验台、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机
功能简述

GDJG-620电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘杆批量试验,验电器等的专用设备,有效地解决了以往不规范的测试方法,简化了测试程序,提高了检测速度,减轻了检测强度,保障了检测人员的安全。本装置能可靠地鉴别绝缘拉杆的泄漏电流,绝缘老化和工频耐压等参数,可同时检测5根绝缘杆;配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置,可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

仪器特点
  • 高压电压、低压电流、6路泄漏电流共8路测量方式,高精度泄漏电流表和高灵敏度的过流保护器。可扩展到16路测量通道。
  • 实时显示高压电压、低压电流、6路泄漏电流及时间,显示直观明了。
  • 配备安装视频光盘,方便指导用户组装。
  • 采用移动式控制台, 接线和检测简单,布局合理可靠,移动拆装灵活。
  • 手动操作方式,提高了产品的安全性、可靠性。
  • 具有零位指示、电源指示、工作指示、计时指示等功能
  • 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
  • 采用新型时间继电器,计时范围更广(1S~99H)
  • 采用新型电流继电器,更精确、更可靠,确保人身及设备安全。
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
功能特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 适用于6-500kV绝缘杆的绝缘泄露试验和6-500kV验电器的功能检测
  • 多路泄漏独立测量、分离式绝缘水槽,能准确判断被试品的绝缘情况。
  • 电极采用不锈钢材质加工,表面镀涂CU/EpNi5bc工艺,使表面放电小于10pC
  • 配备绝缘杆泄露试验支架可做绝缘拉杆的工频耐压和泄露试验
  • 配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。
  • 仪器与高压系统完全隔离,不仅可以精确测量多路高压泄漏电流,而且确保了试验人员的人身安全。
  • 击穿或超过泄流限值试品,自动切断高压,并发生声光报警。
  • 配备双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 可选配门联锁警灯警铃、外接分压器校验接口等。(选配)
主要技术参数
  • 额定容量:20kVA
  • 输入电压:AC380V±10% 50Hz±1
  • 输出电压:0-200kV
  • 电压精度:≤2.0% (F.S)
  • 低压电流:0-50A
  • 泄漏电流:0-20.0mA
  • 泄漏电流分辨率:0.1mA
  • 电流精度:≤1.5% (F.S)
  • 计时范围:0-99H
  • 环境温度:-20℃至50℃
验电器及绝缘拉杆试验装置参数列表
验电器参数表
KV 电极间隔距离 mm 验电器高度 mm 环直径 mm 球直径 mm 电力标准
10KV 、 35KV 300 >1500 550 60 DL740- 2000 于 2000- 11-03
66 — 110 220 — 330 650 850 >2500 1050 100
500 125 >3500 1550 150 非标

绝缘杆参数表
电压等级( KV ) 电极间隔 距离 mm 试验电压( KV ) 试验长度( m ) 时间 (min) 试验支架
10   400 45 0.7 1 GDJ-50
35 600 95 0.9 1 GDJ-50 、 GDJ-100
63 700 175 1.0 1 GDJ-100 、 GDJ-200
110 1000 220 1.3 1 GDJ-200 、 GDJ-300
220 1800 440 2.1 1 GDJ-300( 分段)
330 2800 380 3.2 5 GDJ-200( 分段)
500 3700 580 4.1 5 GDJ-300( 分段)
