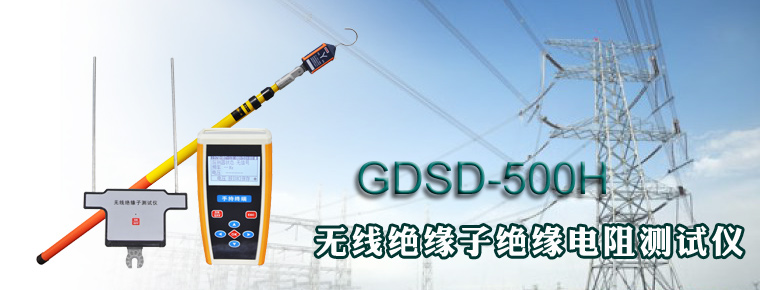

GDSD-500H 无线绝缘子绝缘电阻测试仪

选型
产品概述

目前,检测绝缘子的方法和工具很多,但大多数上基本属于定性检测,不能准确、快捷地检测出每一片绝缘子的绝缘状况,起不到预防检测的作用。高压输电线路绝缘子绝缘电阻值的大小,是直接关系到线路安全稳定运行的大问题。绝缘子一旦出现零值或脏污,就必须进行清洗或更换,否则就会造成闪络跳闸事故。

鉴于此,本公司结合广大用户提出的要求,通过大量地现场试验,成功地研制出新型高性能定量检测与分析的仪器 —“GDSD-500H 无线绝缘子绝缘电阻测试仪”。该仪器能有效发现绝缘子内部隐蔽故障,提高电网系统运行的可靠性,提高线路工作人员测试的工作效率。操作方法简单、快捷,主要用于停电定量地准确测量出每一片绝缘子的电阻值,同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子,并将测量结果以数据形式实时记录存储显示,对低值绝缘子能自动语音报警。

本产品采用无线传输,探测器和手持终端通信距离可达100m以上,使测量过程真正达到安全可靠、快速准确。此外,该仪器具备极强的抗干扰性,完全符合(EMC)标准要求,适应各种电磁场干扰场合。

技术特点
  • 运行电压:35- 500kV,不同电压等级均适用;
  • 测量电阻范围:10 - 3000MΩ;
  • 测量误差:≤±10%;
  • 采样速率:10次/秒;
  • 日期时间设置:调整日期和时间,便于用户浏览、查看历史数据;
  • 背光时间设置:常亮、常灭、0-999分钟内可自行设置;
  • 自动关机设置:从不、0-999分钟内可自行设置;
  • 手持终端与探测器的传输距离为≤100m;
  • 多模式设计,适用性更强,更安全、更方便;
  • 万向接头设计,可根据绝缘子串的悬挂方位,灵活地调整测量方向;
  • 双重屏蔽,抗干扰性极强,完全符合EMC标准;
  • 独有的人机交互界面,简便操作。
  • 技术指标

    适用范围

    35-500kV 输电线路盘型悬式绝缘子停电检测

    测量阻值范围

    10 - 3000MΩ

    测量误差

    ± 10%

    分辨率

    分辨率 1MΩ

    采样速率

    10 次 / 秒

    工作电流

    ≤ 120mA (手持终端),≤ 4uA (探测器)

    电源供电

    2 节 1.5V 5 号干电池 (手持终端)

    内置大容量锂电池 (探测器)

    可持续工作时间

    ≥ 12 小时

    探测器和手持终端视距传输距离

    ≥ 100m (充足电源)

    手持终端液晶显示

    正显液晶显示屏,阳光下可清晰显示

    内部数据存储

    10000 组

    工作温度

    -35 ℃ ~+60 ℃

    储存温度

    -40 ℃ ~+65 ℃

    相对湿度

    ≤ 90 % RH 不结露
