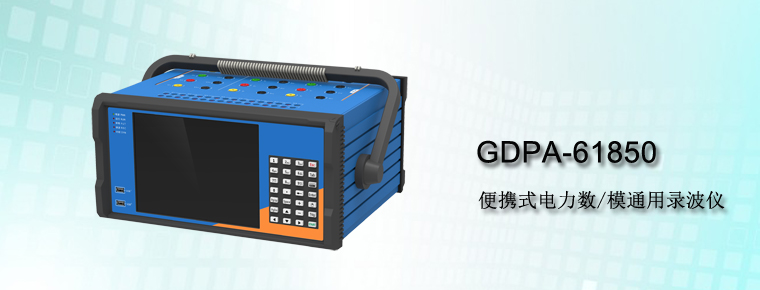

GDPA-61850 便携式电力数/模通用录波仪

选型
产品概述

GDPA-61850便携式电力数模通用录波分析仪(以下简称GDPA-61850)可直接接入智能变电站过程层网络的DL/T 860-9-2、GOOSE、IEEE 1588对时报文,当电力系统故障时,启动暂态故障录波,记录系统的一次电压电流波形以及二次设备的动作行为,实现电力系统故障分析与故障测距定位。GDPA-61850还具有数据连续记录功能,对电力系统相关电气量的数据进行连续不间断地记录,并根据内置判据在连续记录数据上标记出扰动特征,以便于扰动数据检索。

GDPA-61850便携式电力数模通用录波分析仪与站控层设备的通信采用IEC61850 MMS通信规约,实现与站控层设备的互操作。

GDPA-61850适用于智能变电站的过程层网络的故障录波分析装置,具有智能变电站的二次网络系统和一次系统的健康状态监视、预警和故障分析功能,广泛应用于智能变电站中,为智能变电站的安全可靠运行管理提供参考依据。

功能特点
  • 采集单元可独立工作,应完成数据采集、分析处理、异常判定、故障分析、数据记录、数据远传等相关功能。
  • 可直接接入到变电站的过程层网络和/或站控层网络中,接收来自过程层网络和/或站控层网络的所有报文。
  • 对接收到的报文实现实时解码和分析,检查如丢帧、错序、失步、超时、中断、无效编码、流量突变等各类异常状态,并实时给出异常事件告警。
  • 当配置原始报文存储模块时,可对原始报文数据进行循环存储,根据事件标签在管理界面上随时调阅和分析。
  • 采集单元还进行线路和主变压器各侧断路器、隔离开关及继电保护的开关量和模拟量的采集和记录、故障启动判别、信号转换等功能。
  • 嵌入式实时操作系统上,可同时配置最多2块2.5’ SATA接口、可支持硬压缩,有效数据存储可达2TB+。
  • 仪器性价比高,操作简单,小巧轻便。
产品参数
编号 项目 参数
1 CPU 嵌入式多核CPU
2 存储 标配500GB*2,可选配硬件压缩卡
3 采集接口

可选采集插件有:

  • 数字报文采集插件:F800(100Mb*8)、F1600(100Mb*16)、F4000(1000Mb*4)
  • 常规量采集插件:32路模拟量、64路模拟量、32路模拟量+32路开关量

单台装置至多配4块插件,插件类型可任意组合,以下为组合示例:
标配1:0~32个100Mb SFP模块;
标配2:0~16个100Mb SFP模块+4~8个1000Mb SFP模块;
标配3:0~24个100Mb SFP模块+64路常规模拟量;
标配4:0~16个100Mb SFP模块+4~8个1000Mb SFP模块+16路常规模拟量+32路常规开关量。

注:SFP模块可以选择接插LC多模/单模光纤以太网接口或RJ45电以太网口。
4 通信接口 4个100Mb/1000Mb自适应RJ45以太网接口
5 对时接口 1个IRIG-B(DC)码接口;1个IRIG-B(光纤)码接口
6 面板指示灯 运行、异常、录波、对时
7 开出硬接点 录波启动、装置异常、装置失电、备用。
8 外形尺寸 4U高,19英寸宽
9 电源 100V~250V宽范围交直流通用电源

暂态记录能力

  • 启动采样值通道数:可达128个;
  • 记录采样值通道数:不少于384个;
  • 记录开关量(GOOSE)通道数:不少于1024个;
  • 判启动开关量(GOOSE)通道数:不少于1024个。

连续记录能力

  • 可配置连续记录功能;
  • 采样率:1000Hz(20点/周波)、2000Hz(40点/周波);
  • 记录采样值通道数:不少于384个;
  • 记录开关量(GOOSE)通道数:不少于1024个。

对时功能

  • 具有IRIG-B光/电码对时功能;
  • 时钟同步精度≤300ns;
  • 时钟同步后再失去同步源,装置自身守时精度24h误差≤100ms;
  • 记录的报文时标分辨率:40ns;
  • 多端口时标最大偏差:40ns。

电磁兼容性能

  • 静电放电抗扰度:满足GB/T14598.26规定的验收准则B(原GB/T14598.14规定的严酷等级为4级)。 
  • 浪涌(冲击)抗扰度:满足GB/T14598.26规定的验收准则B(原GB/T14598.18规定的严酷等级为4级)。 
  • 快速瞬变抗扰度:满足GB/T14598.26规定的验收准则B(原GB/T14598.10规定的严酷等级为A级)。 
  • 脉冲群抗扰度:满足GB/T14598.26规定的验收准则A(原GB/T14598.13规定的严酷等级为3级)。 
  • 射频电磁场辐射抗扰度:满足GB/T14598.26规定的验收准则B(原GB/T17626.3规定的严酷等级为3级)。
