首页>>产品中心>> 电力在线监测系统 >>GDPD-505P手持式局部放电巡检仪
阅读次数:5544
局部放电巡检

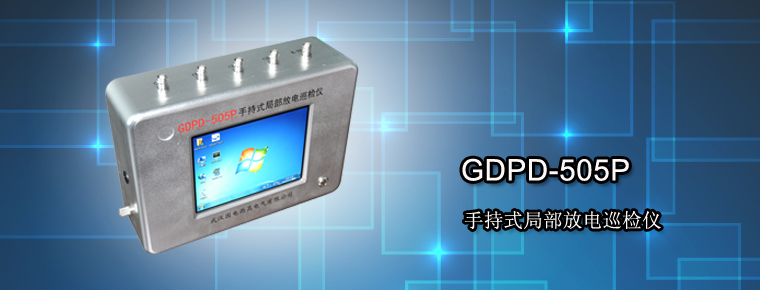

GDPD-505P手持式局部放电巡检仪

选型
产品概述

GDPD-505P手持式局部放电巡检仪可配合使用特高频传感器、TEV传感器、声电组合传感器、超声传感器和宽频带电流互感器(HFCT)在线检测变压器、高压开关柜、GIS、电缆接头等高压设备的局部放电情况。携带方便、测量快速,抗干扰能力强,便于现场使用。

其配置软件具有实时波形图、最大峰值显示、定位等功能,软件也可以详查分析某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析,分析放电波形的频谱含量,使放电波形之间更具可比性,全面统计分析试验数据,减少试验中非稳定性因素对试验结果的影响。

本仪器采用自动或手动记录保存试验数据和瞬态放电波形,提供后期数据分析参考。

技术参数
技术特性
通道数 2/4个电信号接口,1个外同步接口
采样率 最大200MSa/s
采样精度 12bit
量程范围 100dB
量程切换 0-9共10档
频带范围 1Hz-60MHz
本量程非线性误差 5%
检测灵敏度 ≥5pC(实验室条件下);≥10pC(现场条件下)
图谱显示方式 二维PPRS显示、三维PRPD显示、正弦显示、统计、频谱(AE)5种显示
电源模式 内置锂电池/AC 220V
显示
显示屏 6.5寸 TFT真彩色触摸液晶显示屏
分辨率 640×480
存储
物理存储 4GB
硬盘 32G固态硬盘 用于存储试验记录及试验数据
接口
RS232*1 用于与PC机同步传输接口
USB*2 可外接鼠标键盘,以及外接移动存储设备
电源模式 电池供电(16.8V锂电池)+外置电源(220V AC)
电信号接口 外同步接口
E-Trig接口 用于连接网络
网口*1 电池供电(16.8V锂电池)+外置电源(220V AC)
接地钮/TD> 外部接地用
通用说明
CPU 主频1.6GHz
系统 WIN7
使用环境温度 -20℃至60℃
存储环境温度 -20℃至85℃
尺寸 280*190*80 mm
重量 3.5kg
配置清单
1.主机 用于信号采集、波形显示、数据处理、存储
2.超声波传感器 用于测量局部放电产生的超声波信号
检测频带 20~200kHz
灵敏度 ≤10 pC
增益 40dB
3.超高频传感器(UHF) 用于测量GIS中局部放电产生的超高频信号
检测频率 300~1500MHz
4.HFCT(高频电流互感器)(UHF) 用于测量设备接地线中通过的局部放电信号
检测波段 500kHz~30MHz
检测灵敏度 10pC
5.复合式传感器 用于测量开关柜等高压设备局部放电、定位
1)TEV传感器(集成在复合式传感器中) 用于测量开关柜等高压设备局部放电
信号采集 电容式
检测频率 3~100MHz
测量范围 0~60dB
2)超声波传感器(集成在复合式传感器中) 用于测量开关柜等高压设备局部定位
中心频率 40kHz
灵敏度 ≤10 pC
