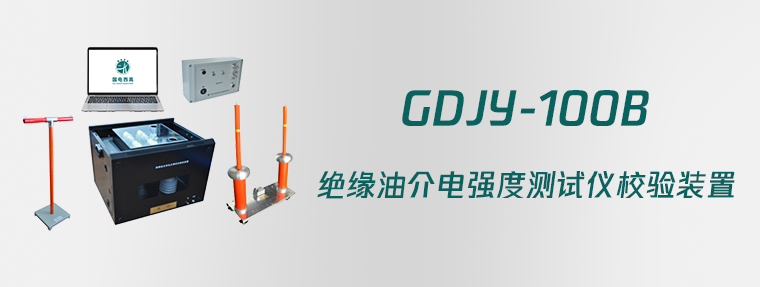

GDJY-100B 绝缘油介电强度测试仪校验装置

产品概述
本校验装置基于绝缘油介电强度测试仪（以下简称：测试仪）计量校准而设计的专用装置，可以用于对绝缘油介电强度测试仪的击穿电压、升压速率和波形畸变率等性能参数进行检测，自动评估试验结果并生成检测报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算测试仪的误差，相对于以往稳态校验的方式更直观、准确和有效。
仪器特点
绝缘油介电强度测试仪校验装置由硬件和软件联合工作，其特点包括：
采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差；
实时监视被试品的输出电压交流波形，数值显示有效值电压、峰值电压、电压频率和波形畸变率，曲线显示输出电压有效值；
2路高压信号采样，同步检测测试仪的两个高压臂高压信号；
自动评估计算试验结果；
各种试验的试验项目信息和试验流程可设置并保存；
自动生成Word、Excel或Pdf格式可选的试验报告。
技术参数：
【0.5级】
10kV～100kV分压器测量误差：小于0.2%RD+0.05kV
升压速率测量误差：小于0.5%
时间读数分辨率：40.96us
最高测量电压：100kVRMS（-50kV到50kV，未接高压分合单元）
最高击穿电压：80kV
分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:1
高压分合单元允许最大输入电压：80kV
辅助控制软件系统的计算机必须符合以下最小配置：
a.CPU主频>1.5GHz
b.系统的内存>1GB
c.计算机的操作系统为Windows7(32Bit)
d.计算机的硬盘>40G
e.具有USB2.0接口
【1.0级】
10kV～100kV分压器测量误差：小于1.0%RD+0.05kV
升压速率测量误差：小于0.5%
时间读数分辨率：40.96us
最高测量电压：100kVRMS（-50kV到50kV，未接高压分合单元）
最高击穿电压：80kV
分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:1
高压分合单元允许最大输入电压：80kV
辅助控制软件系统的计算机必须符合以下最小配置：
a.CPU主频>1.5GHz
b.系统的内存>2GB
c.计算机的操作系统为Windows7(32Bit)
d.计算机的硬盘>40G
e.具有USB2.0
使用条件
环境温度：0～40℃
相对湿度：≤85%
工作电源：AC220V±20%
电源频率：50Hz±5Hz
功率消耗：小于40VA
