绝缘电阻测试仪

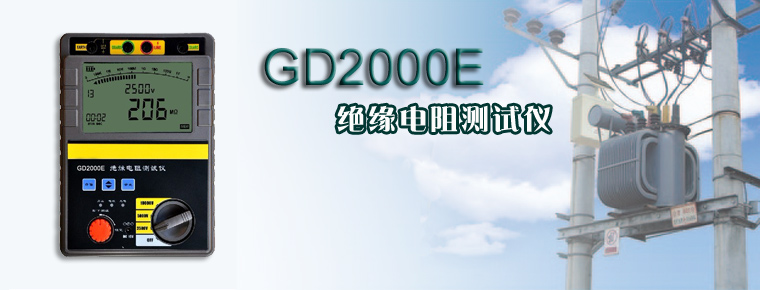

GD2000E 绝缘电阻测试仪

选型
产品概述

我公司生产的GD2000E型数字绝缘电阻测试仪采用嵌入式工业单片机实时操作系统 ,数字模拟指针与数字段码显示完美结合,该系列表具有多种电压输出等级(2500V 、5000V、10000V)、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单 、自动保存测量结果等特点。是我公司原有指针式高压绝缘表的更新换代产品,也是 测量变压器、互感器、发电机、高压电动机、避雷器等绝缘电阻的理想测试仪器。

产品特点
  • 有多种电压输出选择(2500V/5000V/10000V),测量电阻量程范围可达0~400GΩ 。
  • 两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围, 数字显示的采用可精确得出测量结果。
  • 采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪 器可自动保存测试结果,无须人工干预。
  • 操作界面友好,各种测量结果具有防掉电功能,可连续存储19次的测量结果。
  • 仪表产生高压时,有提示音输出并有相应显示。
  • 交直流两用,配置可充电池和交流适配器。
  • 仪表采用便携式设计,便于野外操作。
  • 高压短路电流≥1mA,是测量变压器、互感器、发电机、高压电动机、电力电容 、电力电缆、避雷器等绝缘电阻的理想测试仪器。
技术参数

输出电压

2500V DC

5000V DC

10000V DC

温 度

23 ℃± 5 ℃

绝缘电阻

5M ~ 100G ± 5 %

10M ~ 200G ± 5 %

20M ~ 400G ± 5 %

其它范围:± 10 %

输出电压

2.5M ~ 100G

0 ~ +10 %

5M ~ 200G

0 ~ +10 %

10M ~ 400G

0 ~ +10 %

高压短路电流

≥ 1mA

工作电源

8 节 AA 型高容量充电电池,外置充电适 配器 ( 或 8 节 AA 型碱性电池 )

工作温度及湿度

-10 ℃~ 40 ℃,最大相对湿度 85 %

保存温度及湿度

-20 ℃~ 60 ℃,最大相对湿度 90 %

绝缘性能

电路与外壳间电压为 1000V DC 时,最大 2000M Ω

耐压性能

电路与外壳间施加 3KV/50Hz 正弦波交流 电压,承受 1 分钟

尺 寸

230mm × 190mm × 90mm (L × W × H)

重 量

2.5kg

附 件

测试线一套,说明书,合格证, 充电适 配器 , 电源线, 8 节 AA 型充电电池
