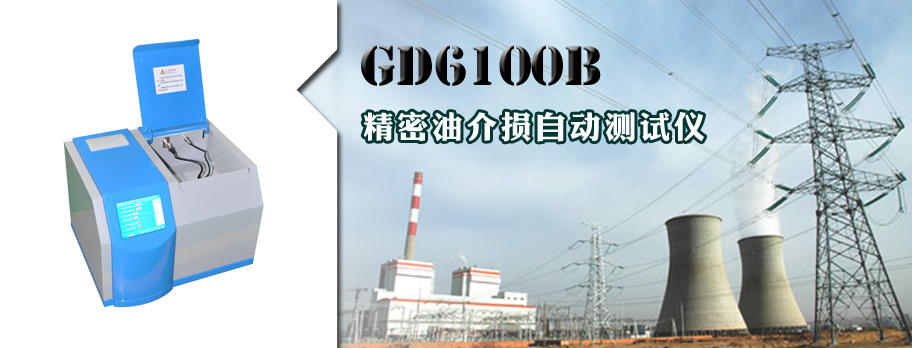

GD6100B精密油介损自动测试仪

GD6100B精密油介损自动测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

• 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。
• 仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
• 内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
• 完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。
• 试验参数设置方便。温度设置范围0～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。
• 采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。
• 自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。
• 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
• 仪器以RAM9平台为核心，测试精度高、速度快。整机由高速单片机控制，自动化程度高，操作简便。

• 电源电压：AC 220V±10%
• 电源频率： 50Hz/60Hz ±1%
• 测量范围：
  • 电容量： 5pF～200pF
  • 相对电容率：1.000～30.000
  • 介质损耗因数：0.00001～100
• 直流电阻率：2.5 MΩm～20 TΩm
• 测 量 精 度：
• 相对电容率：±（1～10）%读数
• 介质损耗因数：±(5%读数±0.0002)
• 直流电阻率：±10%读数
• 分辨率：
  • 电容量：0.01pF
  • 相对电容率：0.001
  • 介质损耗因数：0.00001
• 测温范围：0～120℃
• 温度测量误差：±0.5℃
• 交流实验电压：200～2200V连续可调，频率50Hz
• 直流试验电压：0～500V连续可调
• 功耗：100W
• 环境温度：0℃～40℃
• 相对湿度：<75%
• 外型尺寸：460mm× 370mm×330mm
• 重量：25Kg
