首页>>产品中心>> SF6测试设备 >>GDP-8000CM 冷镜式露点仪
阅读次数:490

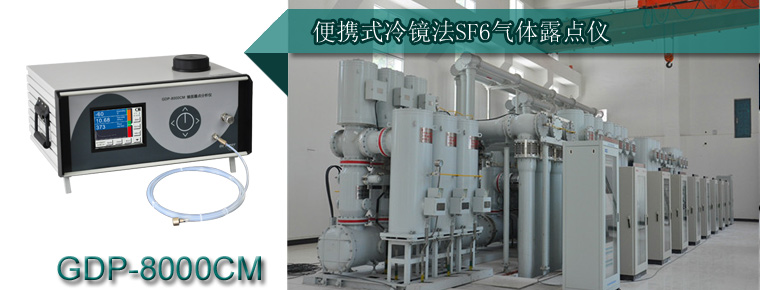

GDP-8000CM 冷镜式露点仪

GDP-8000CM 冷镜式露点仪

选型
产品概述

露点仪是建立在可靠的理论基础之上,具有准确度高,测量范围宽的特点,其准确度仅次于重量法湿度计。它不仅是一种工作仪器,而且也是长期以来普遍采用的标准仪器。露点仪广泛用于工业过程和试验室的湿度测量与控制,以及气象学中的探空测量等,在现代湿度测量技术中占有相当重要的位置。

气体露点温度是气体常用的湿度表示方法之一。其定义为,用等压冷却的方法使气体中的水蒸气与镜面露层的平展表面呈热力学平衡状态,准确地测出此时的温度,即为该气体露点温度,露点法是一种绝对的测量方法。

露点仪的种类繁多,由于冷却的方式、露点检测的方法各部相同,目前国际上的精密露点仪主要采用光电检测热电制冷镜面的冷凝式露点仪。

GDP-8000CM型便携式冷镜法SF6气体露点仪是我公司基于斯特林制冷原理专门设计用于电力行业全温区进行SF6气体微量水分检测的仪表设备。可以在环境温小于60℃的各种环境下,以露点±0.2℃的测量精度进行SF6气体的微量水分检测。本产品测试速度快,性能稳定,重复性好。适用于电力行业SF6新气,再生气体,运行气体及故障气体的微量水分检测。为电力行业现场工作人员提供了稳定可靠的SF6气体微量水分检测手段。GDP-8000CM型便携式冷镜法SF6气体露点仪及其衍生产品以其优异的产品质量和性能,广泛应用于军工、石油化工、天然气、电力、锂电池制造等行业进行绝缘气体、可燃气体、环境气体等各种气体的微量湿度检测。

应用范围

现场及实验室工业气体湿度检测,如空气、CO2、N2、H2、O2、SF6、He、Ar等

基本原理

当一定体积的气体在恒定的压力下均匀降温时,气体和气体中水分的分压保持不变,直至气体中的水分达到饱和状态,该状态下的温度就是气体的露点。

通常是在气体流经的测定室中安装镜面及其附件,通过测定在单位时间内离开和返回镜面的水分子数达到动态平衡时的镜面温度来确定气体的露点。一定的气体湿度对应一个露点温度;一个露点温度对应一定的气体湿度。因此测定气体的露点温度就可以测定气体的湿度。由露点可以得到绝对湿度,由露点和所测气体的温度可以得到气体的相对湿度。露点仪直接给出的量值是露点温度,确切地说应为“热力学露点温度”。世界气象组织采用的定义是压力为P,混合比为r 的湿空气的热力学露点温度Td,是指在给定的压力下,湿空气被水饱和时的温度。在这个温度下,湿空气的饱和混合比rw 等于给定的混合比r。光电露点仪的工作原理可以简单地叙述为:被测气体在恒定的压力下,以一定的流速掠过光洁的用冷氮气致冷的金属镜面,随着温度逐渐降低,镜面达到某一个温度时开始结露(或霜),此时的镜面温度就是露点温度。仪器通过光学系统,测温电路,逻辑控制电路、数字显示电路等,测量露点温度Td,并显示出来。

技术特点
  • 独特的专利斯特林制冷原理设计冷镜法露点仪,可使仪器在任意环境温度下对气体进行高精度露点测量,全程测量精度可达±0.2℃。
  • 先进的软件算法,可将气体检测稳定值时间缩短到90秒。接入样本气体,90秒即可得到实际露点值。
  • 开机即可进行检测,无需预热及震荡过程。
  • 独特的专利设计,解决了低温环境下六氟化硫气体液化的问题。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作12小时以上。
  • 放电磁干扰电路设计,保证产品的可靠性。
  • 可拓展USB通信、串口通信、无线通信模块,可实现上位机通信及打印功能。
  • 大容量存储器,可实现6000组数据的存储功能。
  • 气路预处理功能,可在现场测试工作前进行测试管路净化,缩短了测试时间。
  • 仪器带有测试气体回收功能,可将六氟化硫测量气体进行回收。保护自然环境。
  • 测试数据稳定,可同时提供标准露点值及20℃条件下的换算露点值。
  • 最佳测试流量区域显示,使用者可以直观快速的调整气体流量。缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
  • 全测试气路采用高分子材料,不会出现藏水及水吸附状况。
  • 速慧智能化电力测试嵌入式系统操作平台,改善测试设备的用户体验,通过电脑、平板和手机与测试设备通信,集中管理测试数据,进行后台测试高级分析。
  • 技术指标

    测 量 方 式

    自动冷镜测量 (斯特林制冷原理)

    单样品测量时间

    90 秒(稳定)

    使用环境温度

    -20 ℃ ~ +60 ℃

    测 量 范 围

    0 ℃ ~ - 65 ℃

    测 量 误 差

    优于 0.2 ℃

    分 辨 率

    0.1 ℃

    显 示 单 位

    ℃, ppm (带有环境 20 ℃的露点换算值)

    气 体 流 量

    400 ~ 600ml/min

    流 量 显 示

    进口数字流量计

    样 气 压 力

    ≤ 1MPa

    环 境 湿 度

    90%RH

    电 源

    交直流两用( 6 小时以上的电池使用时间)、

    交流时 220V AC ±10%  50Hz

    尺 寸

    470mm×200mm×400mm
