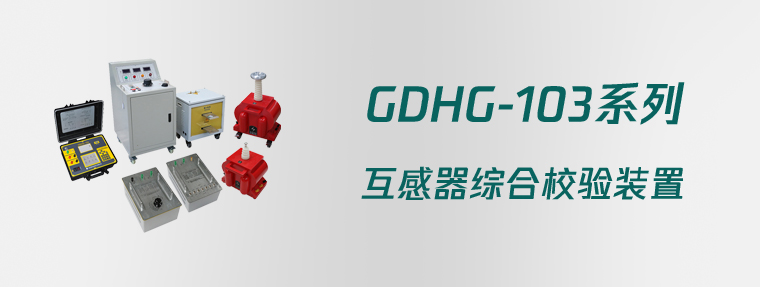

GDHG-103系列 互感器综合校验装置
电压互感器是电力系统中的重要设备,目前电力系统中应用较多的是电磁式电压互感器(简称VT),CT作为关口电能计量的重要组成部分,VT、CT的准确度直接关系到整套电能计量装置的综合误差,对VT、CT的正确和准确测量直接关系到电能计量的贸易结算。我公司推出了针对准确度等级为0.2级、VT、CT现场检验误差影响因素的分析研究。根据出厂试验数据、现场试验数据等各方面差异,测试各个影响因素的影响程度一方面获得修正值,一方面对生产厂家的出厂试验和电科院的现场检验测试提出建议,目的是尽可能保证VT、CT现场检验试验的正确性,规范检测方法及检测仪器的使用。
本套装置适用于现场校验VT电压互感器及CT电流互感器的误差,二次阻抗及导纳。能满足多种电压等级VT电压互感器、CT电流互感器的校验要求。VT电压互感器、CT电流互感器综合校验系统,是一种新颖的自动化检测仪器,它运用先进的电子技术,对互感器的误差信号直接采极分解,并经适当运算后,将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便,读数直观,测量迅速,能降低电能消耗,减轻劳动强度;体积小,重量轻,便于携带和现场测试。
- 1.GDHG-103互感器综合校验
额定电流:5A 、1 A
额定电压:100 V, 100/V、100/3V、220V
输入电压:220V±10%
额定频率:50HZ
a.温度:5℃--40℃
b.相对湿度:<80%(25℃)
c.海拔高度:<2500m
d.电源频率:50Hz±0.5 Hz
e.电源电压:220V±5V
f.测量范围:
同相分量(%): 0.0001~200.0 分辨率:0.0001
正闪分量(分):0.001~700.0 分辨率:0.001
阻抗(Ω): 0.0001~20.0 分辨率:0.0001
导纳(ms): 0.0001~20.0 分辨率:0.0001
g.基本误差:
同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选)
正交分量:ΔY=±(X×2%+Y×2%×34.48)±Dy (有1级可选)
“X”、“Y”——仪器的显示值
“Dx,Dy”——仪器的量化误差
Dx=2, Dy=5
百分表:2.0级
- 2.FY95 电压互感器负荷箱
温度:5—40℃
湿度:80 (25℃)
海拔高度::1500m
额定容量: 1.25VA、2.5VA、5VA、10VA、20VA、40VA、80VA
功率因数: 0.8
额定频率: 50Hz、60HZ
测量范围: 20%~120%
二次电压: 100V、100/V
准确度: ±3 ±0.01VA
试验电压: 2kV
- 3.FY96电流负载箱
温度:5—40℃
湿度:80(25℃)
海拔高度: 1500m
额定容量
电流1A:1.0 VA,2.5 VA,4 VA,5 VA,8 VA, 10 VA ,20 VA
电流5A:2.5 VA,5 VA,12.5 VA,25 VA, 50 VA ,80 VA
功率因数: 0.8
测量范围:
电流1%~120%
额定频率: 50Hz
二次电流: 1A、5A
准确度: 3%0.05VA
试验电压: 2kV
- 4.HL-53CS-5000A/5A(1A) 标准电流互感器
温度:-10— +50℃
湿度:﹤85%
额定一次电流:5、7.5、10、15、20、25、30、40、50、60、75、80、100、120、150、160 、200、300、315、400、500、600、630、750、800、1000、1200、1250、1500、1600、 2000、2400、2500、3000、3150、4000、5000
标准额定电流比:5000A/5A、1A
准确等级:0.02S 级
额定频率:50 Hz
5A负荷:2.5 VA
1A负荷:0.1VA
功率因数:1.0
- 5.HJ-S 6、10G2 自升压精密电压互感器标准电压互感器(0.02级)
工作频率:50HZ
额定电压变比:6KV/100V、 6/kV/100/V、 10kV /100V、10 /kV /100/kV
功率因数:1.0
准确度级别及二次负荷: 100/V、100V变比准确度为0.02级、二次额定负荷均为0.08VA、
最高工作电压:10kV
额定耐受电压:12KV
绝缘方式: 固体绝缘
- 6.HJB-35G 35KV自升压标准电压互感器(0.02级)
工作频率:50HZ
额定电压变比: 35kV /100V、 35/kV /100/V
功率因数:1.0
准确度级别及二次负荷:100/V、100变比准确度为0.02级 二次额定负荷均0.08VA、
最高工作电压:35kV
额定耐受电压:42KV
绝缘方式: 固体绝缘
- 7.GDTL-20kVA/380V双控调压台
额定输出容量:20kVA
工作电源:380±10%V 工频
输出电压:0 – 430V,
额定输入电流:52.6A
额定输出电流:46.5A
运 行 时 间:额定容量下连续5min
额定容量下连续运行5min元器件最高温度≤65K;
噪 声 水 平:≤50dB
- 8.GDSL-82-20KVA/5000A升流器 (仅DDG)
容量: 20KVA
输入电压:380V
输入电流:52.6A
输出电流:0-5000A(带50A抽头)
环境条件: -5— +40℃
-
