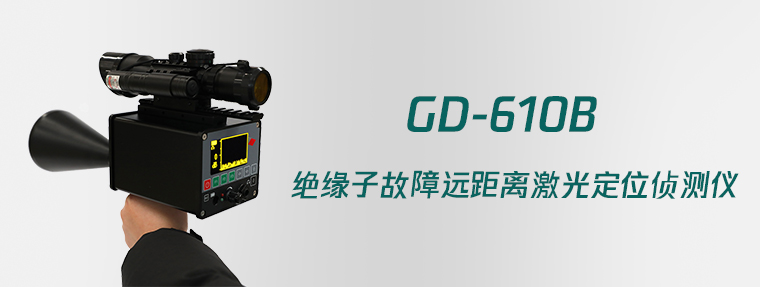

GD-610B远距离超声局放巡检仪

GD-610B远距离超声局放巡检仪

选型
产品功能

绝缘子故障远距离侦测器适用于主变及GIS的局部放电巡检定位,也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。

  • 对运行带电变压器、GIS等高压一次设备不接触扫描,发现并定位某种类型局部放电;
  • 对变压站开放(露天)设备带电扫描,发现并定位各种局部放电:电晕、电弧、闪络、爬电、断线、拉弧等;
  • 对运行中的高压开关柜扫描,发现局放并定位;
  • 发现并定位铁塔上的绝缘子放电,露天电缆头的爬电,地下电缆的局放检测及定位;
  • 在电力系统的交接及预防性试验中,主变及GIS的局放试验中,用该装置配合局放仪使用,如有局部放电,可区分是内部放电还是外部放电,如是外部放电,可定位具体的放电点;
  • 大型油浸式变压器及GIS等生产厂家的出厂试验中,该装置在局放试验中配合局放仪使用,如有放电,在局放仪的屏幕上不能看出是内部放电还是外部放电,用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点,如无外部放电则判断为内部放电。对干式变压器的出厂局放试验,用该装置配合局放试验仪使用,能很快区分是内部放电还是外部放电。并且内外放电都能准确定位。另外对带电运行的干式变压器进行扫描,无论是内部放电还是外部放电,都能准而快地发现并定位;
  • 高压密封气体液体的泄漏检测
  • 技术特点
  • 手持非接触、可视化、可听并显示波形、带电不接触检测;
  • 信号接收范围:最远可达50m;
  • 信号放大倍数大、灵敏度高;
  • 强度适中的绿色激光描准,阳光下人眼易跟踪;
  • 专用,聚焦能力强;
  • 显示器可时时显示波形,最大值显示,定位准确,安全可靠,简单实用
  • 功能强大,使用范围广,适用于电力系统,铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测;
  • 技术参数
  • 结构:手枪式
  • 电路系统:抗干扰滤波的模拟电路及数字电路
  • 测量量程:-7dBµV ~ 68dBµV
  • 分辨率:1dB
  • 误差:±1dB
  • 传感器灵敏度:-65dB (0dB = 1volt/µbar rms SPL)
  • 传感器中心频率:40kHz
  • 传感器直径:16mm
  • 显示:OLED液晶显示并有背光
  • 电池:锂电池
  • 耳机:高清晰耳麦,方便戴安全帽
  • 指示:dB值、波形、电池状态结构:手枪式
  • 电路系统:抗干扰滤波的模拟电路及数字电路
  • 测量量程:-7dBµV ~ 68dBµV
  • 分辨率:1dB
  • 误差:±1dB
  • 传感器灵敏度:-65dB (0dB = 1volt/µbar rms SPL)
  • 传感器中心频率:40kHz
  • 传感器直径 16mm
  • 显示:OLED液晶显示并有背光
  • 电池:锂电池
  • 耳机:高清晰耳麦,方便戴安全帽
  • 指示:dB值、波形、电池状态
  • 技术指标

    主机

    1

    中心频率:40KHz±2Hz

    2

    灵敏度:放电形式:针尖拉弧放电   放电间歇:4mm
    电压:交流10KV       距离18M
    交流35KV      距离25M
    交流110KV     距离50M
    交流220-500KV  距离50M

    3

    工作电压:7.4V(2节锂离子电池)

    4

    体积:250×125×140(mm)

    铝合金托架

    1

    激光:输出波长:650nm    光束发散度:0.4mard
    输出功率:≤50mw   外形尺寸:16×0mm

    2

    远距离瞄准镜/可拆卸手柄/三脚架标准安装螺孔

    3

    高频传感器:  中心频率fo: 40KHz±2Hz
    中心电容Co:2500±20%PF
    使用温度:-20~60℃
    重量:2.17kg

    耳机

    1

    额定阻抗Z:125Ω

    2

    频率范围:100Hz-10KHz

    3

    灵敏度: (1W/1m)60dB

    充电器

    1

    输入电压:AC220V±10%

    2

    输入频率:50Hz±5%

    3

    输出直流电压:DC  8.4V

    4

    电流:1A

    5

    整机外包装尺寸:长×宽×高 470mm×340mm×420mm

    1

    湿度工作范围:(0~100)%RH

    2

    温度工作范围:-30~60℃

    3

    全套整机重量:7.18kg
