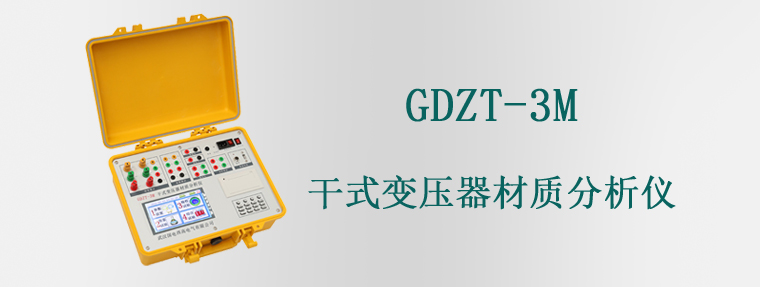

GDZT-3M干式变压器材质分析仪

GDZT-3M干式变压器材质分析仪

选型
产品概述

当前配电变压器生产中,用铝线代替铜线作为导体材质已成为行业公开的潜规则,之所以出现这种情况,主要原因是铝线变压器与铜线变压器相比能节省成本,具有较强经济性。变压器是根据电磁感应原理制成的一种静止的电气设备,它具有变换电压、变换电流、变换阻抗的功能,在工程各个领域得到广泛应用。如果变压器采用铝线代替铜线,铝线代替铜线有什么后果?耗电量更大 用电质量差!

首先,从原理上讲,两者作为导电材料使用,差别主要在于导电率的差异,铜线要比铝线导电率高,铜线的电量损耗更低,同样一根粗细的线,电阻比铝小,输送同样的功率,消耗的电量就比较小,最终会导致用户用电的质量上有所差别。

从成本上考虑,铜线与铝线的差别还在于价格方面,相同单位的铜线价格大约是铝线的两倍多。除非企业用相关技术把这个损耗控制在国家的规定范围之内,这也是可以的,但迄今为止还未有相应的技术。此外,由于铜线的导热性能较铝线高,在安全方面,长时间使用的话,铜线较铝线有优势。

如果出现在招标项目中以铝线代替铜线,那就存在着严重不诚信行为。

本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身,是我公司针对这种问题专门开发的一种高精度仪器,既能轻松检测出干式变压器是否以铝代铜以次充好,还能准确测试变压器容量,可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。

该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外,还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示,集多参数于一屏的显示界面,人机对话界面友好,操作简便、易学等优点,大大提高了工作效率,是各级电力用户、质监部门的首选产品。

技术特点
  • 可准确判断10KV干式变压器的材质。
  • 可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量
  • 可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等。
  • 可自动进行波形畸变校正,温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数,仪器即可自动计算出校正后的结果,非常适合没有做稍大容量变压器短路试验条件的单位。
  • 允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。
  • 测试仪采用7.0英寸,800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 全汉字菜单及图形操作提示实现友好的人机对话,触摸按键使操作更简便,可适应冬夏各季。
  • 用户可随时将测试的数据通过微型打印机将结果打印出来。
  • 技术指标
  • 输入特性

    有源部分:

    电压测量范围:0~10V

    电流测量范围:0~10A

    无源部分:

    电压测量范围:0~750V 宽量限(可以外接电压互感器)。

    电流测量范围:0~100A内部全部自动切换量程(可以外接电流互感器)。

  • 准确度:

    电压、电流、频率:±0.2%

    功率:±0.5%(CosΦ>0.1),±1.0%(0.02变比测试精度:0.2%

  • 工作温度:-10℃~ +40℃
  • 充电电源:交流160V~260V
  • 绝缘:

    电压、电流输入端对机壳的绝缘电阻≥100MΩ。

    工作电源输入端对外壳之间可承受工频2KV(有效值)、历时1分钟试验。

  • 扩展资料
