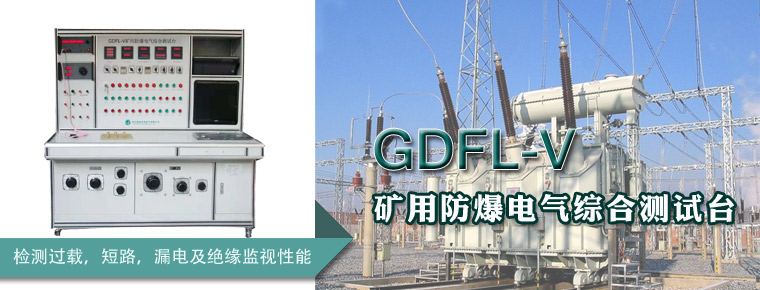

GDFL-V矿用防爆电气综合测试台

GDFL-V矿用防爆电气综合测试台

选型
产品概述

我司设计出的新一代防爆开关测试设备,它能检测真空高压防爆的过载,短路,漏电及绝缘监视性能,真空电磁启动器(包括组合开关,电空箱等)等开关的过载,短路,断相,漏电闭锁解锁保护性能,还能检测 真空接触器的开关管分合闸三相同步性能,真空管的回路电阻检测,真空管及开关的耐压试验, 特别是启动器的电子保护性能,煤电钻,照明信号综保及真空高压配电装置的保护性能。可以满足了广大煤矿机电部门对所有开关保护性能的检测。测试台提供试验电压、试验电流、漏电电阻、模拟对地电容、照明综保负载、电钻负载接测试台提供试验电压、试验电流、漏电电阻、模拟对地电容、照明综保负载、电钻负载接口,零序电压,电流接口等,所有试验线路完全满足开关标准要求。

三相试验电压 127V(100V)作为煤电钻及照明信号综保本体调试 (100V 作为高压配电装置保护器工作电源),660V或 1140V或 3300V三相电源作馈电开关与启动器类开关工作电源电压, 均能从 0~120%范围可调节,作开关欠压、过压等动作特性试验。

测试台的低压大电流采用两磁路大电流发生器,能产生最大 4000A的电流

测试台操作方便,性能齐全,广泛使用于开关制造厂、煤矿电修车间和设备管理部门的检测验收。

测试台的别称还有:爆试验台、矿用电器智能综合试验台、电器综合测试台、高爆开关综合测试系统、矿用综合特性试验台、矿用煤电钻综保测试台等。

功能特点
  • 三相试验电压操作
  • 低压大电流操作
  • 漏电闭锁和漏电动作值测试
  • 漏电及补偿效率计算
  • 煤电钻综保测试
  • 照明信号综保测试
  • 零序电流及零序电压操作(高压真空配电装置漏电测试)
  • 回路电阻测试
  • 三相同步测试
  • 技术指标
  • 电源三相四线380V;
  • 三相试验电压127V、660V、1140、3300(0~120Ue)范围可调;
  • 短时电流500A;长时电流4000A;一次零序电流0~20A,二次零序电压0~120V,相差180度;
  • 漏电电阻0~199.9KΩ范围可调;1K 漏电0~2000mA,计时范围0~999.999s,最小显示1ms;
  • 照明负载2.5KW,4KW;
  • 短路电容2μf;三相模拟电容0.1μf、0.22μf、0.47μf、1.0μf三组合;
  • 单相电压36V、127V、220V、660V、1140V 可调;
  • 高压试验电压0~10KV,三相同步特性测试0~999.9ms;
  • 回路电阻测试DC100A,0~2mΩ。
