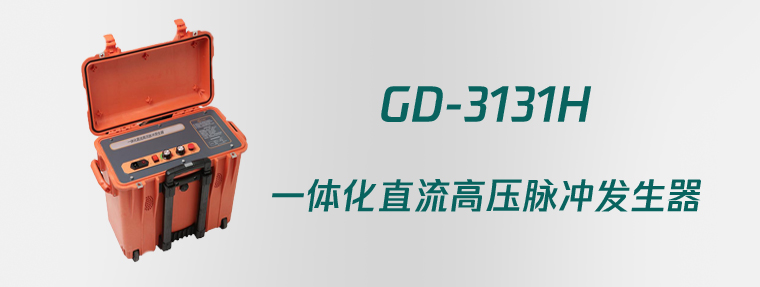

GD-3131H一体化直流高压脉冲发生器

选型
产品概述

GD-3131H一体化直流高压脉冲发生器为电力电缆的故障测距和精确定点提供高压信号源,可用于各种电压等级电力电缆的故障测试。

本设备应用现代电力电子技术,采用高频高压电源设计,体积小,重量轻。

本设备需要与本公司生产的电力电缆故障测距仪和电缆故障定点仪系列产品配套使用。

技术特点
  • 一体化设计,结构紧凑,体积小,重量轻。
  • 多种子型号可选,适用于不同测试需求。
  • 进口拉杆安全箱结构,外观精美,方便移动。
  • 储能电容器内置,无高压外露,安全可靠。
  • 高压输出直接接至故障电缆,操作安全,接线简便。
  • 内置大功率开关电源,电容充电快,放电周期短,故障定点快。
  • 多重安全防护,高压零位启动,断电后自动释放高压电容储能。
  • 具有单次,周期和直流三种工作方式,适应多种故障测试需求。
  • 输出电压分档可调,LED显示响应速度快,电容放电状态一目了然。
  • 技术指标

    输出电压

    0-32kV

    储能电容

    2μF

    4μF (选配)

    最大储能

    1000J

    2000J (选配)

    放电周期

    5s (周期放电模式)

    电源

    AC220V , 50Hz

    输入功率

    <1000W

    体积

    400mm×460mm×50mmm

    质量

    25kg
