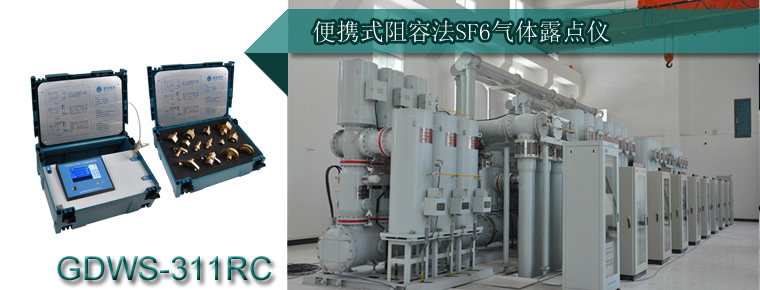

GDWS-311RC便携式阻容法SF6气体露点仪

选型
应用背景

GDWS-311RC便携式阻容法SF6气体露点仪是我公司研制用于现场测试SF6气体微量水分(微量湿度)的便携式仪表。其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器,由维萨拉专业工程师指导选型,配合意法半导体专业硬件芯片及优秀的软件算法,诞生了我公司全新一代的气体微量水分测试仪。

GDWS-311RC便携式阻容法SF6气体露点仪测试量程为-80℃~+20℃,全量程精度优于±2℃。测试年漂移量≤1℃。仪器设计美观合理,仪表材质优良。整体设计为组合方案。运输和携带方案可兼容我公司全系列SF6气体分析设备。本产品适合任何自然环境现场使用。

应用范围

电力用SF6气体电气设备的微量水分监测

SF6气体钢瓶气质量检测

高纯气体制造

半导体工业干气供应

研发用途

洁净室/干房监控

金属热处理现场及实验室工业气体湿度检测,如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体

技术特点
  • 优于±2℃的测量精度。
  • 全通道高分子材料设计,保证无水分挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 先进的软件算法,提升了进口传感器的测试精度。
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 开机即可进行检测,无需预热及震荡过程。
  • 温度折算与压力数据矫正。
  • 模糊计算技术。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 可拓展USB通信、串口通信、无线通信模块,可实现上位机通信及打印功能。
  • 大容量存储器,可实现1000组数据的存储功能。
  • 气路预处理功能,可在现场测试工作前进行测试管路净化,缩短了测试时间。(选配)
  • 仪器带有测试气体回收功能,可将六氟化硫测量气体进行回收。保护自然环境。 (选配)
  • 测试数据稳定,可同时提供标准露点值及20℃条件下的换算露点值。
  • 使用者可以直观快速的调整气体流量。缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
  • 技术指标
  • 测 量 方 式: 阻容测量原理 (芬兰维萨拉DMT系列传感器)
  • 使用环境温度:-20℃ ~ +60℃
  • 测 量 范 围: -80℃ ~ +20℃

    (当露点温度低于0℃,传感器输出为霜点)

    响应时间63%[90%]

    +20→-20℃ Td 5s[45s]

    -20→-60℃ Td 10s[240s]

  • 测 量 误 差: 优于±2℃ (当露点温度低于0℃,传感器输出为霜点)
  • 重复性误差: ±0.5℃
  • 分 辨 率 : 0.01℃
  • 显 示 单 位: ℃,ppm,℃--P20(带有环境20℃的露点换算值)
  • 气 体 流 量: 400 ~ 600ml/min
  • 流 量 显 示: 0~1000mL进口数字流量计
  • 样 气 压 力: ≤1MPa
  • 环 境 湿 度: 90%RH
  • 测量数值影响:压力与流量无影响
  • 电 源: 交直流两用(8小时以上的电池使用时间)

    交流时:220V AC ±10% 50Hz

  • 尺 寸: 395×295×155(mm)
  • 重 量:2kg
