首页>>产品中心>> 电缆故障检修设备 >>GDAY-200A电缆交叉互联试验装置
阅读次数:60
电缆故障

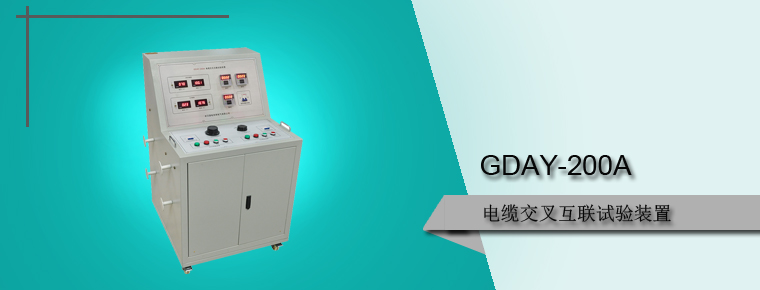

GDAY-200A电缆交叉互联试验装置

选型
产品概述

为了减小接地环流,单芯高压电缆往往采用的交叉互联的接地方式,它将一个接地回路通过三相单芯电缆,使总的感应电压相互抵消,从而减小接地环流。实施中一般采用绝缘中间接头与交叉互联箱实现,GDAY-200A电缆交叉互联试验装置就是国电西高为了测试互联 箱的金属套电流和对地电压而研发,以确保接地安全。

首先使所有互联箱连接片处于正常工作位置,在电缆导体中通以大约200A的试验电流。在保持试验电流不变的情况下,测量最靠近交叉互联箱处的金属套电流和对地电压。测量结束后将试验电流降至零,切断电源。然后将最靠近的交叉互联箱内的连接片重新连接成模 拟错误连接的情况,再次将试验电流升至200A,并再测量该交叉互联箱处的金属套电流和对地电压。测量完后将试验电压降至零,切断电源,将该交叉互联箱中的连接片复原至正确的连接位置。最后交试验电流升200A,测量电缆线路上所有其他交叉互联箱处的金属套电 流和对地电压。

技术参数
    多路温度测试部分技术参数:
  • 测温范围:-100℃~1000℃;(标配传感器温度范围:-50-300℃ )
  • 测量精度: 0~1000℃:±(读数值×0.5%+1)℃,-100~0℃:±(读数值×0.5%+2)℃
  • 具有抗高频干扰功能
  • 温度信号输入通道数:最多可配置8组,每组8路;(按机型)
  • 传感器:镍铬-镍硅,热电偶(T型,J型可特制)
    升流器部分技术参数:
  • 输入电压:单相220V
  • 输出电流:200A、10A、10A
  • 输出电压: 6V 10V 10V
  • 其中200A为单独的一路输出
  • 10A为并联的两路电流输出
