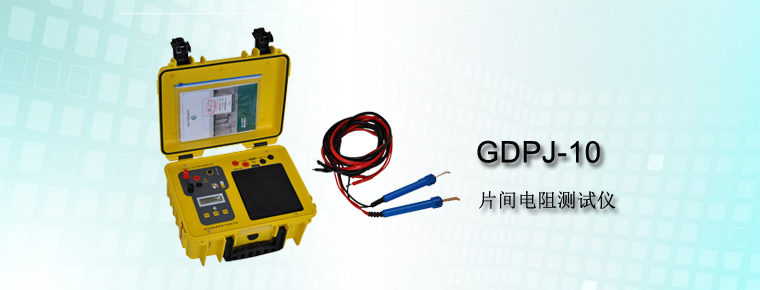

GDPJ-10片间电阻测试仪

1、发电机片间电阻测试仪是用于发电机电枢片电阻检测的专用设备,可通过对发电电机电枢片间电阻的检测，可有效检测换向片与绕组的焊接是否良好，绕组是否有断路、短路等不良现象。

2、本仪器采用高精度恒流电源，是直流电机生产和维护的首选设备。 直流电机片间电阻的测试，是检测定子线圈电阻平衡度的有效手段。电力设备预防性试验规程中，对此试验有专门规定。片间电阻测试仪，由恒流电源和电压检测电路及控制电路组成，输出电流可调整，电流稳定，电阻数值直接显示，数据直读，大大提高测量速度。是原来表头显示电压、电流，再进行人工计算的产品的更新换代产品。

本测试仪采用微型单片机控制，人性化汉字界面显示，其测试电流采用5mA-10A可选，采用液晶显示测试电流值及测试电阻值，可以打印输出，该仪器测量准确、性能稳定，操作方便。

突出优势

• 仪器输出电流大，且重量轻，轻巧强大，方便携带。
• 仪器提供5档输出电流选择，最大可以输出10A电流。
• 内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
• 测量范围宽（0-20KΩ），适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
• 菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
• 具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

供电方式

• 本仪器采用交直流两用模式。
• 在不插入专用电源适配器时，由内置锂电池供电；
• 插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

• 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
• 使用本仪器前一定要认真阅读本手册。
• 仪器的操作者应具备一般电气设备或仪器的使用常识。
• 本仪表属高精密仪表，应避免剧烈振动。
• 对本仪器的维修、维护和调试应由专业人员进行。
• 测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
• 测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
• 在测试过程中，禁止拆卸和移动测试夹和供电线路。

GDPJ-10片间电阻测试仪依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006《电气装置安装工程电气设备交接试验标准》
2	GB6587-86 《电子测量仪器环境试验总纲》
3	GB6593-86 《电子仪器质量检定规则》
4	DL/T845.3-2004《电力行业标准直流电阻测试仪通用技术条件》
5	DL/T596-2005 《电力设备预防性试验规程》
6	DL/T846-2004 《高电压测试设备通用技术条件系列标准》
7	GB1094.1-GB1094.6-96 《外壳防护等级》

工作电源		直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流		5mA、100mA、300mA、1A、10A（依量程选择）
量程(电阻量程切换)
10A档		0～0.1Ω
1A档		0.03～6Ω
300mA档		0.1Ω～20Ω
100mA档		0.3Ω～60Ω
5mA档		30Ω～20kΩ
准确度	小于1.000kΩ	±(0.2%RD+0.05%FS)
	1.000kΩ或以上	±(0.2%RD+0.1%FS)
最小分辨率		1μΩ
显示		正显液晶显示屏，阳光下可清晰显示
工作温度		-10～40℃
环境湿度		≤80%RH，无结露
储存条件		-20℃~50℃，≤95％RH, 无结露
体积		长315mm×宽240mm×高150mm
主机净重		2.5Kg（含电池）
