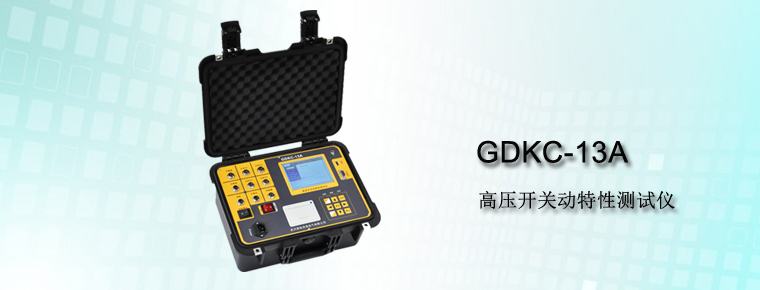

GDKC-13A 高压开关动特性测试仪

选型
产品概述

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。因此,对高压断路器的动特性进行测试是一项很重要的工作,但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点,为了解决这些问题,我们开发了GDKC-13A 高压开关动特性测试仪。

技术特点
1、性能
  • 时间:12个断口的固有分、合闸时间,同相同期、相间同期。
  • 重合闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
  • 弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形,每断口的分闸反弹幅值。
  • 速度:刚分、刚合速度,最大速度,时间-行程特性曲线。
  • 行程:总行程,开距,超行程,过冲行程,反弹幅值。
  • 电流:分、合闸线圈的分、合闸电流值、电流波形图。
  • 动作电压:机内提供DC25~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。
  • 干接点:相当于一个开关的功能,不分交直流,不分正反接。允许最大电流15安。
2、特点
  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
  • 超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。
  • 加速度传感器(选配),直线传感器,旋转传感器,安装极为方便、简捷。
  • 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
  • 主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
  • 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
  • 中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。
技术参数
使用环境 ①输入电源:220V±10% 50Hz±10% 大气压力 86~106kpa
②温度:-10~40℃ 湿 度 ≦80%RH
安全性能 ①绝缘电阻 >2MΩ
②介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
基本参数
时间 量程:4000.0+6000.0ms,分辩率0.1ms
误差 ①100ms以内0.1ms±1个字
②100ms以上0.1%±1个字
③同期
速度 量程:20.00m/s,分辩率0.01m/s
误差: ①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
行程
型号
量程 分辨率 误差
真空断路器
50.0mm 0.1mm 1%±1个字
SF6断路器
300.0mm 1mm
少油断路器
600.0mm
电流 量程:20.00A,分辩率0.01A
输出电源 DC25~250V 数字可调/20A(瞬时工作),分辨率1V
外形尺寸 360mm(L)×280mm(W)×300mm(H)
重量 9kg
