首页>>产品中心>> 电缆故障检修设备 >>GD-2131D 发热电缆故障测试仪
阅读次数:147
电缆故障测试仪

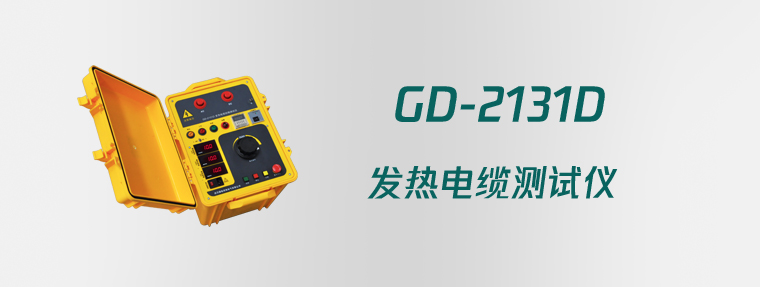

GD-2131D 发热电缆故障测试仪

选型
产品概述

发热电缆是美国威廉斯H 开利提出了著名的“供暖效果”来评价供暖率的观点,即在总输入热量中,进入使用区内的散热量比例越高,则供暖效果就越好,采暖效率就越高。辐射采暖的热电效率高达98%以上,其中约60%是以电磁波的形式传递能量,辐射出大量的红外线,围护结构受热体等直接受热面而无需加热空气,不仅符合人体散热的要求,舒适度也特别好,而且比对流采暖的温度梯度降低2~3℃,大幅度降低了温差传达热损耗。这种节能型的供暖方式已被世界各国所公认,并被列入节能设计标准之中。

由于发热电缆优越的采暖性能已经被广泛的应用家用采暖、道路融雪、土壤加热系统中。随着发热电缆越来越广泛的应用,发热电缆在运行过程中故障率也随之增多,如何快速准确的查找发发热电缆的故障点,已经成为越来越紧迫的问题。为此我公司专门开发了一款专门用于发热电缆故障查找的检测仪器GD-2131D。

GD-2131D发热电缆故障测试仪可用做对发热电缆加热的高压电源,也可当做冲击闪络法检测高阻故障时的辅助高压电源。

发热电缆工作原理

发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热,并在40~60℃的温度间运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体

发热电缆地面辐射供暖系统的组成及工作原理:

供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量

a. 以电力为能源

b. 以发热电缆作为发热体

c. 发热电缆热传导机理

再传向地板或磁砖,然后通过对流方式加热空气,传导热量占发热电缆发热量的50%。

(2)第二部分是发热电缆通电后便会产生人体最为适宜的7—10微米的远红外线,向人体和空间辐射。这部分热量也占发热量的50%,发热电缆发热效率近乎100%。

发热电缆通电后,里面的镍合金金属组成的热线发热,并在40~60℃的低温运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。

功能特点

1.强大的烧穿能力,可在短时间内烧穿击穿点,降低击穿点电阻。

2. 高压闪络法:通过放电球隙使发热电缆故障点放电,可定位故障点距离。

3. 利用音频法完成发热电缆的一般高阻、闪络型故障点的精确定点。

4.可进行直流耐压试验。

产品参数

1.输入电源:AC 220V,50Hz

2.输出电压:500V、5000V.

3.输出电流:500V/1A、5000V/0.1A

4.额定功率:2000VA

5.放电方式:直流高压、单次、周期

6.环境温度:0~40oC

7.环境湿度:<75%RH

8.海拔高度:<1000m

9.绝缘等级:A级

10.430×540×410 mm

11.重量: 31Kg
