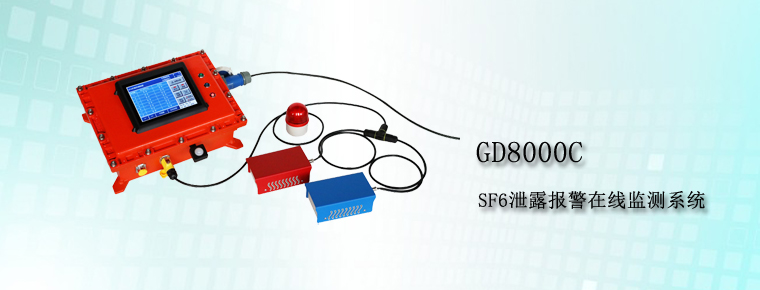

GD8000C SF6泄露报警在线监测系统

应用背景：

定量泄漏报警系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。

当发生SF6气体泄漏时，由于SF6气体的密度是空气的5倍多，积累于低层空间，并造成局部缺氧，引起重大事故。本系统采用多组新型高灵敏度进口SF6-O2传感器及温、湿度传感器，当室内SF6及O2的浓度发生微小变化时，传感器立即能响应这一些变化，哪怕SF6浓度在10ppmv也能有效地监测。传感器监测的浓度变化量通过变送器，A/D模块、485通讯模块及单片机控制转换成485通讯数字信号，通过现场RS-485总线将信号送至主控制器内，由主控制器进行数据处理和存储，并判断是否报警，启动风机及远程通讯等功能。

应用范围：

室内GIS的环境监测

室内SF6开关柜室的环境监测

SF6高纯气体制造

研发用途

• 测试终端传感器配置灵活，可选配红外传感器，电化学传感器，超声波传感器。根据不同的现场可以选择性适应，较为灵活。
• 10.1英寸触摸彩色显示屏，用户交流方便。
• 工业级ARM主板，配套优秀的OS软件系统，使产品更为可靠。
• 智能判断算法，可以去除各种原因引起的传感器误报警。
• 智能零位漂移标定，延长了传感器的使用寿命。
• 人体自动监测功能，当人员到达被监测环境入口时，主机自动探测到人体信号。立即启动主机并报告监测环境数据。
• 报警数据及通风程序自设定，用户可以根据规程设置对应的报警数据。
• 防电磁干扰电路设计，保证产品的可靠性。
• 可拓展USB通信、串口通信、无线通信模块，可实现上位机通信及打印功能。（选配）

• 环境中氧气含量监测显示功能。
• 环境中SF6气体含量监测显示功能。
• 环境中温、湿度监测显示功能。
• 缺氧报警功能。
• SF6气体含量超标报警功能。
• 定时排风功能。
• 缺氧或SF6含量超标，强制排风功能。
• 人工强制排风功能。
• 上次排风显示功能。
• 实时显示各种参数功能。
• 历史资料查询功能。
• 支持远动系统遥测遥信.。
• 独创的每天自动零点校准功能，自动克服漂移和误报。
• 巡检间隔用户可调。可疑检测点自动加强跟踪功能。
• 发生报警时，自动开启风机和声光报警。
• 用户可调整SF6、O2的报警参数
• 支持RTU遥测遥信功能。
• 海量报警数据记录存储功能,长寿命设计
• 超大彩屏液晶LCD显示，人性化操作界面。
• 只需增加有限成本，检测点可扩充一倍，加大检测密度。
• 宽工作电源设计185～250VAC，防浪泳和雷击功能。
• 人体感应，自动启动风机或语音系统
• 显示比较稳定，很好地解决了数据漂移地问题。
• 可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录。
