便携式局放诊断分析仪

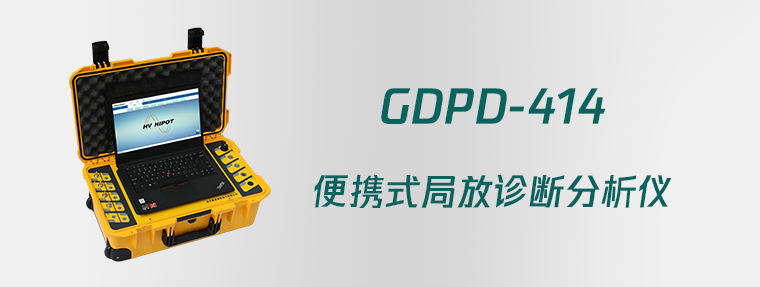

GDPD-414 便携式局放诊断分析仪

选型
产品概述

局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此对局部放电的有效检测对电力设备的 安全经济运行具有重要意义。

局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波 、光和分解产物后,提出了局部放电法(主要有暂态地电波法、脉冲电流法、超声波法和超高频法)、电化学法和光学法等检测方法。

传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差,影响了其应用。随着计算机技术、电子技术和传感器技术的进步,为超高频检测技术创造了条件,使 其具有检测频率高、抗干扰性强和灵敏度高,得到高度重视。

GDPD-414便携式局放诊断分析仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的 带电高压绝缘设备的局放巡检工具,根据不同被测品可以灵活配置各种不同传感器,其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测;超声波和UHF适用于对GIS的绝缘状态进行检测; 使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析,判断放电能量大小和可能部位,在电力、铁路等得到广泛应用。

主要功能特点
  • 整机采用便携式ABS工程机箱,PD检测主机、电脑一个机箱、传感器、充电器、信号电缆均放置便携式工程附件箱内,总重量小于8KG,1人即可携带和操作。
  • 便携式局放信号处理主机:采用自主研发的高速DSP/FPGA采样板卡,4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到电脑终端。
  • 分析软件基于ARM嵌入式系统,显示软件基于windows系统。
  • 一台数据采集主机可同时配置4路相同或不同的传感器,可进行4路信号同时采集分析。
  • 可按客户要求配置6路、8路、16路信号同时采集的主机方案,以应对不同的测试需求。
  • 可配置手持式显示平板或14寸笔记本电脑作为显示分析终端。
  • 软件系统根据检测数据,判断放电能量和部位,能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 实时数据存储:测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 超限报警:软件采用红、黄、蓝三色指示方式,提示局部放电的严重程度方便信息读取。
  • 平均无故障时间:大于50000 小时
  • 多种信号同步采集方式:内同步、外同步随时切换,方便相位固定及数据分析。
  • 电磁兼容:
    • 静电放电抗扰度满足GB/T17626.2-20064级
    • 阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级
    • 工频磁场抗扰度满足GB/T17626.8-2006 3级
    • 脉冲磁场抗扰度满足GB/T17626.9-1998 3级
  • 电源:采用12V锂电池供电,整机功耗< 20W,可持续工作8小时以上。
  • 环境条件:
    • 存储温度:-40℃~+85℃
    • 工作温度:-20℃~+60℃
    • 相对湿度:5%~95%在35℃下无凝露
  • 重量轻、易携带,很适合现场使用
    • 信号采集主机 重量<3kg
产品参数
1 PD 信号采集主机 :
CPU 工作频率 1.2GHz
操作系统 Linx 嵌入式操作系统
有线网络接口 LAN 网口
无线网络接口 无线 Wifi (选配)
系统运行内存 1G
系统存储内存 512M
数据采集频率 250MHz
2 、超声检测通道:
测量范围 0-60mV
频率检测范围 20 ~ 200kHz
3、 UHF 特高频检测通道:
检测频率 300 ~ 1800MHz
测量范围 -80-10dBm
误差 ± 1dBm
分辨率 1dBm
4 、 HFCT 检测通道:
频率范围 0.5-100MHz
误差 ± 1dB
灵敏度 15mV/1mA
动态范围 60dB
测量范围 0-100mV
精度 1dB
5 、暂态地电压( TEV )检测通道:
频率范围 3 ~ 100MHz
测量范围 0 ~ 60dB/mV
灵敏度 0.01mV
误差 ± 1dB/mV
分辨率 1dB/mV
6 、电池:
内置电池 锂电池, 12V , 4400mAh
使用时间 大约 8 小时
充电时间 大约 2 小时
电池保护 过压过流保护
7 、电池充电器:
额定电压 12.6V
充电输出电流 2A
使用温度 -20 ℃ -60 ℃
使用湿度 <80%
8 、联想 ThinkPad 笔记本电脑:
9 、尺寸:
配件箱尺寸 395mm×295mm×105mm
主机外箱重量 3KG
主机外箱尺寸 570mm×360mm×240mm
10 、工作环境:
使用温度 -20℃~50℃
环境湿度 0-90%RH
IP 等级 54
