SF6气体检漏仪

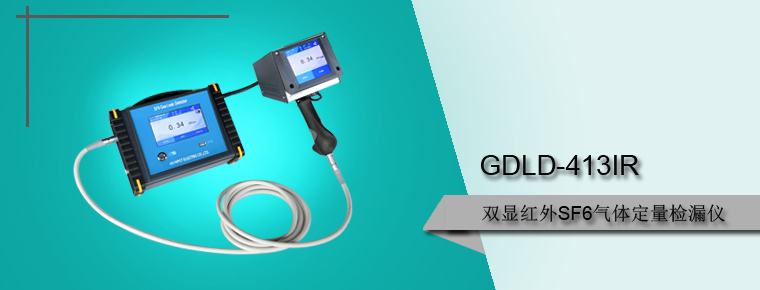

GDLD-413IR 双显SF6气体检漏仪

选型
产品概述

随着国内变电站电压等级的逐步提高,目前电力部门SF6高压断路器的使用量大约以15%/ 年的速度增长,在高压、超高压及特高压开关领域,SF6气体几乎成为唯一的绝缘和灭弧介质,但SF6高压开关大多是安装在室内,空气流动较为 缓慢,一旦SF6气体发生泄露,容易造成局部缺氧,致使工作人员因缺氧窒息,对人员生命安全造成极大的安全隐患。因为绝缘程度降低,同时也对高压断路器的灭弧效果极大程度的降低,对断路器本体造成损坏。因此一旦发现SF6气体 发生泄露,就必须采取相应的措施,准确寻找到泄漏点,对泄漏点进行修复,及时消除高压断路器的安全隐患。

GDLD-413IR便携式SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红外(NDIR)技术来定位和量化泄漏的泄漏探测器。采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781), HVHIPOT公司引进国际先进的检测技术研发生产,主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高 压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。

    应用范围:
  • ● 高压开关设备
  • ● 直升飞机转子叶片
  • ● 气体输送系统
  • ● 检测灭火器
  • ● 建筑物通风率研究
  • ● 检测危险物
  • ● 贮存容器
    产品优势:
  • ★无放射源,无辐射危险
  • ★无需耗材,无需定期更换高压高纯氩气
  • ★无接近高压气体的危险
  • ★无需定期更换传感器,无须二次投资,性价比高
  • ★性能稳定,维护费用低。无需每年做线性校准无易损件
  • ★不受湿度影响,不受环境污染影响,无本底影响误差
  • ★高灵敏度探测泄露可达0.01ppmv
  • ★双量程自动切换自动判断功能,检测速度 < 2s
  • ★严重泄露或SF6浓度达到100%时不会污染或损坏检测器
技术特点
  • 能对SF6电气设备的泄露进行定性及定量的检测
  • 双显双量程,同时保证整机灵敏度和精确度
  • 能准确定位SF6气体电气设备的泄露故障点。
  • 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现
  • 独具匠心的操作界面,简洁实用的人机的交互方式,给用户良好的视觉享受
  • 采用非分散红外(NDIR)技术,德国原装进口世界顶尖品牌传感器
  • 测试速度快,2s即可达到数据稳定状态,数据重复性好
  • 带温度和压力补偿,可完美实现不同温度和压强环境下对气体浓度的补偿
  • SF6气体单一响应,对其它任何气体不响应,不会出现误报情况
  • 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象
  • 传感器恒温室,能保证传感器在任意环境温度下不发生温度漂移
  • 采用军工OLED显示屏,能保证强光直射条件下数据清晰可见
  • 秉承欧洲简洁低耗的设计理念,经过软硬件优化,内置锂电,超长待机
  • 在进行现场检测工作时,操作人员可随身佩戴进行爬高工作
  • 改进了之前型号彩屏阳光下看不清的缺陷,更适合现场人员使用
  • 声光分段报警,保证现场操作人员在不需要看数据的条件下发现泄漏点
  • 测试管路可做长短任意调整,可根据实际情况选取合适的测量管路长度
  • 膜片泵吸采样方式,保证测试气路的密闭性
  • 配有防滑手柄、蛇形探头以及防跌落腕带,保证用户使用方便安全
  • 配送手机微信电力计算小程序,用于年泄露率的计算,只需填写相关数据,自动计算出年泄漏率值,省去繁琐的人工操作
  • 以浓度数据加上检测时间的方式存储数据,方便工作人员准确调出所需数据。能存储超过8000组检测数据值
  • 设备外壳优选航空高强度、全屏蔽、超轻型ABS塑料材质结构
  • 可支持监测环境中或密闭空间中SF6浓度并报警
  • 可实现本机存储、查看、删除历史数据及报警记录
技术参数
  • 测量原理:非分散红外,双波长原理
  • 检测量程:有效精度量程0---1500ppm,实际量程0-100%
  • 检测分辨率 :0.01PPmv
  • 检测范围:0~1500PPmv
  • 检测精度:±2%FS(0---1500ppm)
  • 重复性误差:≤±1%
  • 检测响应时间:≤2秒
  • 检测恢复时间:≤8秒
  • 长期稳定性(跨度):≤±20 ppm,超过1000小时的周期
  • 长期稳定性(零):≤±20 ppm,超过1000小时的周期
  • 采样方式:泵吸式,流量 > 1L/min
  • 零点漂移: ≤±1%(F.S/年)
  • 线性误差:≤±1%
  • 显示方式:双显触摸彩色屏,Incell显示技术
  • 充足电(约3小时),可连续使用12小时以上。外接电源状态下也可正常工作。
  • 峰值电流:<700mA
  • 平均功率:<2W
  • 使用空气压力:800---1150hPa
  • 环境工作湿度:0---95%RH
  • 工作温度:-20℃---50℃
  • 存储温度:-20℃---60℃
  • 工作湿度:0---95% (无冷凝)
  • 外形尺寸:160mm*70mm*220mm & 106mm*170mm*120mm
  • 重量:2公斤
